Добавление крыши по контуру
- Формируется эскиз периметра крыши, представляющий собой двумерный замкнутый контур.
- Крыша создается в момент выбора стен или рисования линий на виде в плане.
- Крыша создается на уровне вида, на котором был нарисован эскиз.
- Высота определяется свойством "Смещение от базовой высоты".
- Проемы определяются дополнительными замкнутыми контурами.
- Уклоны определяются при применении соответствующего параметра к эскизным линиям.

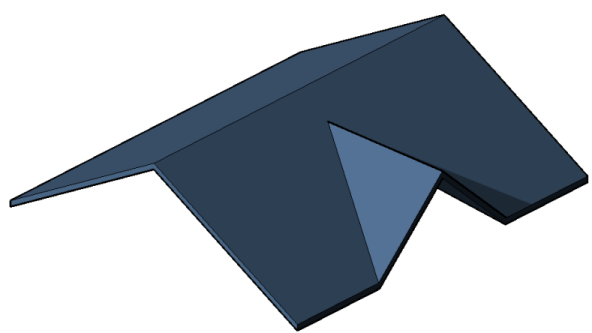

Создание крыши по контуру
Добавление крыши путем выдавливания
- Формируется эскиз профиля крыши без замыкания контура.
- Крыша создается в момент построения эскиза профиля на виде фасада из отрезков и дуг.
- Высота определяется местоположением эскиза на виде фасада.
- Если пользователем не заданы начальная и конечная точки, то глубина определяется средствами Revit по размеру эскиза.
При построении эскиза профиля выдавленной крыши рекомендуется использовать опорные плоскости. Например, можно построить три параллельные вспомогательные плоскости, расположенные вертикально. Затем можно построить пересекающую их горизонтальную вспомогательную плоскость.

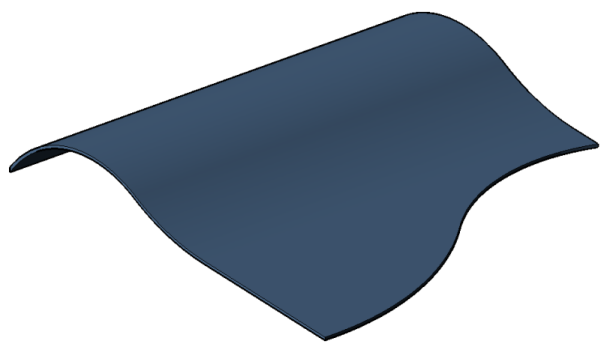

Создание крыши выдавливанием
Инструмент "Крыша выдавливанием" позволяет создавать крыши с простыми уклонами.
Создать крышу со сложными уклонами можно с помощью формообразующего элемента.
После создания крыши путем выдавливания можно задать другую основу крыши или отредактировать рабочую плоскость крыши.
Добавление наклонного остекления
Как и крыша, наклонное остекление создается по контуру или выдавливанием. Уклон остекления определяется одной или несколькими линиями.
