“编辑”面板提供用于修改基于多边形对象的各种工具，修改操作包括变换约束、边和循环创建以及编辑纹理坐标。
界面
“编辑”面板位于最大化功能区上
最大化功能区上的“编辑”面板
-
保持 UV - 启用此选项后，可以编辑子对象，而不影响对象的 UV 贴图。可选择是否保持对象的任意贴图通道；请参见下文中的“保持 UV 设置”。默认设置为禁用。
如果不启用“保持 UV”，对象的几何体与其 UV 贴图之间始终存在直接对应关系。例如，如果为一个对象贴图，然后移动了顶点，那么不管需要与否，纹理都会随着子对象移动。如果启用“保持 UV”，可执行少数编辑任务而不更改贴图。
具有纹理贴图的原始对象（左图）；禁用“保持 UV”时，缩放的顶点（中图）；启用“保持 UV”时，缩放的顶点（右图）
提示： 要在顶点层级得到“保持 UV”的最好功效，请对有限顶点编辑使用它。例如，在边或面约束内移动顶点时，通常没有困难。另外，最好一次执行较大移动而不是多次执行较小移动，因为多次小移动会使贴图扭曲。但是，如果需要在保持贴图时执行广泛的几何体编辑操作，请使用“通道信息”工具。 - “保持 UV”设置（位于“保持 UV”下拉列表中）
- 打开“保持贴图通道”对话框，这样可以指定要保持的顶点颜色通道和/或纹理通道（贴图通道）。默认情况下，所有顶点颜色通道都处于禁用状态（未保持），而所有的纹理通道都处于启用状态（保持）。 提示： 通过按住
并单击“保持 UV”按钮，可以快速地打开“保持贴图通道”对话框。 -
扭曲（UV） -
启用该选项后，通过将鼠标拖到模型的顶点上以在周围拖拉纹理顶点，可以使用类似绘制笔刷的工具，直接在视口中调整模型上的 UVW 贴图。当处于活动状态时，“UV 扭曲选项”面板将在功能区中打开。可以使用这些设置来调整笔刷强度和其他参数。
通过使用此工具扭曲 UV，无需添加任何修改器即可快速地调整 UVW 贴图中拉伸的区域。使用微调器选择所需的贴图通道，然后启动该工具。完成扭曲后，右键单击即可退出该工具。
若要还原到未扭曲的 UV，请在按住
键的同时进行绘制。其他键盘替代项在“UV 扭曲选项”主题中进行了介绍。

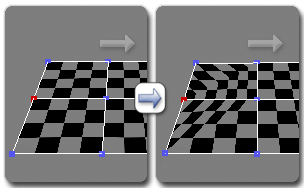

拖动顶点以调整 UV
使用“扭曲”时，将材质应用于模型会十分有用，这可以很容易地在贴图中识别出拉伸。棋盘格贴图很适合用于此用途。
提示： 要查看使用“扭曲”工具所得到的经修改的纹理坐标，请应用展开 UVW 修改器，然后单击该修改器的“参数”卷展栏上的“编辑”按钮。 -
重复上一个 - 重复最近使用的命令。
例如，如果挤出某个多边形，并要对几个其他边界应用相同的挤出效果，请单击“重复上一个”。
您可以将一个多边形（左）的样条线挤出重复应用于其他单独的多边形，包括：(1) 多个选定多边形 (2) 连续多边形 (3) 非连续的多边形。
注： “重复上一个”不会重复执行所有操作。例如，它不重复变换。要确定单击该按钮时将重复执行哪个命令，请在“命令”面板上查看“重复上一个”按钮的工具提示，它显示了可重复执行的上个操作的名称。如果没有出现工具体视，单击此按钮时不会发生什么情况。键盘
;（分号）（3ds Max 模式） 键盘
G（Maya 模式：请参见交互模式首选项）。 -
快速切片 - 可以将对象快速切片，而不操纵 Gizmo。进行选择，并单击“快速切片”，然后在切片的起点处单击一次，再在其终点处单击一次。激活命令时，可以继续对选定内容执行切片操作。
要停止切片操作，请在视口中右键单击，或者重新单击“快速切片”将其关闭。
启用“快速切片”时，可以使用任何视口绘制一条通过网格的线，包括“透视”和“摄影机”视图。移动线的端点时，可以交互式地对网格执行切片操作。
注： 在“对象”层级，“快速切片”会影响整个对象。要只对特定的多边形执行切片操作，请在“多边形”子对象层级对选定的多边形使用“快速切片”。注： 在“多边形”或“元素”子对象层级，“快速切片”只能影响选定的多边形。要对整个对象执行切片操作，请在其他任何子对象层级或对象层级使用“快速切片”。 -
快速循环 -
通过单击放置边循环。启用该选项，单击任意位置以自动插入一个边循环，它将垂直于离单击位置最近的边。继续单击边或右键单击退出。
注： 在对象曲面上移动鼠标光标时，实时预览会显示单击时创建循环的位置。附加功能包括能够以不同的方式滑动边或边循环。下面是工具的不同功能，它们因所按键盘键的不同而不同。
- 单击可插入边循环并调整新循环以匹配周围曲面流。
-
单击可选择边循环并自动激活边子对象层级。 - 拖动选定边循环，以在其边界循环之间滑动边循环。
- + 与 相同，但不同的是还会在您开始拖动时拉直循环（如有必要）。
- + 单击可移除边循环。
-
-
使用 NURMS -
通过 NURMS 方法应用平滑并打开“使用 NURMS”面板。在编辑/可编辑多边形中实施时，NURMS 是一种简单易用的过程化网格平滑方法，使您可以对平滑参数进行总体控制。
使用主迭代设置控制平滑度，也可以使用渲染组中的迭代设置进行控制。
-
剪切 - 用于创建一个多边形到另一个多边形的边，或在多边形内创建边。单击起点，并移动鼠标光标，然后再单击，再移动和单击，以便创建新的连接边。右键单击一次退出当前切割操作，然后可以开始新的切割，或者再次右键单击退出“切割”模式。
切割时，鼠标光标图标会变为显示位于其下的子对象的类型，当单击时会对该子对象执行切割操作。下图显示了三种不同的光标图标。
顶：切割至顶点
中心：切割至边
底：切割至多边形
“切割”可以在对象层级和所有子对象层级使用。
注： 可以一起使用“切割”和“转动”，以提高工作效率。有关详细信息，请参见本步骤。提示： 使用切割（在单击之间）时，能以交互方式导航视口，如下所示：- 若要平移视口，请滚动鼠标滚轮或按住
（鼠标中键）进行拖动。 - 要环绕视口，请在按住 的同时滚动鼠标滚轮或使用 拖动。
- 若要缩放视口，请滚动鼠标滚轮，或按住 + 并按住 前后拖动。
- 若要平移视口，请滚动鼠标滚轮或按住
-
绘制连接 -
启用该选项后，则可以交互方式绘制边和顶点之间的连接线。
“绘制连接”提供各种操作模式，它们因所按键的不同而不同：
- 法线 拖动以绘制各边之间的连接线。
- 拖动可在边的中点绘制边之间的连接线。
- 拖动可选择和连接顶点。
- 单击可移除顶点。
- + 单击可移除边循环。
- + 单击可移除边。
- + 拖动可绘制各边之间的双路连接线（两个平行边）。
提示： 使用“绘制连接”创建更改方向的循环后，可以使用构建角点“四边形化”角点多边形。 - 设置流（位于“绘制连接”下拉列表中）
-
启用时，使用“绘制连接”将自动重新定位新边以适合周围网格的图形。
-
约束 - 可以使用现有的几何体约束子对象的变换。选择约束类型：
- 无：没有约束。这是默认选项。
- 边：约束子对象到边界的变换。
- 面：约束子对象到单个面曲面的变换。
- 法线：约束每个子对象到其法线（或法线平均）的变换。大多数情况下，会使子对象沿着曲面垂直移动。 注： 从而约束了推力修改器等的工作，包括在未修改的基准法线上执行操作。不支持编辑法线。
当设置为“边”时，移动顶点会使它沿着现存的其中一条边滑动，具体是哪条边取决于变换方向。如果设置为“面”，那么顶点移动只发生在多边形的曲面上。
注： 您可以在“对象”层级设置约束。但是，其用法主要与子对象层级相关。“约束”设置继续适用于所有子对象层级。
