Gehen Sie wie folgt vor, um ein Bauelementschlüsselfeld in einer Zeichnung auszuwählen.

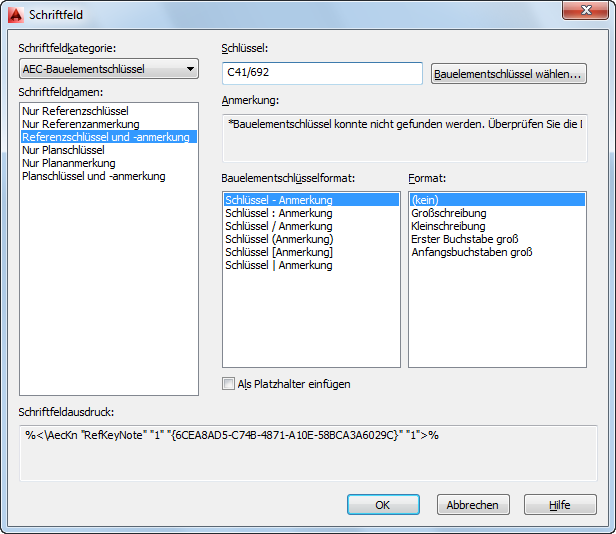

- Öffnen Sie das Dialogfeld Schriftfeld in einer der folgenden Komponenten:
Was möchten Sie tun … Aktion … Einfügen eines Bauelementschlüsselfelds in ein Textelement Weitere Informationen finden Sie unter Einfügen von Feldern in AutoCAD-Textelemente. Einfügen eines Bauelementschlüsselfelds in ein Mehrzeilentextelement (mtext) Weitere Informationen finden Sie unter Einfügen von Feldern in AutoCAD-Mehrzeilentext. Einfügen eines Bauelementschlüsselfelds in eine AutoCAD-Tabellenzelle Weitere Informationen finden Sie unter Einfügen von Feldern in AutoCAD-Tabellenzellen. Einfügen eines Bauelementschlüsselfelds in eine Attributdefinition Weitere Informationen finden Sie unter Einfügen von Feldern in Attribute. Einfügen eines Bauelementschlüsselfelds in eine Eigenschaftssatz-Definition Weitere Informationen finden Sie unter Einfügen von Feldern in Eigenschaftssatz-Definitionen. Einfügen eines Bauelementschlüsselfelds in eine Objekteigenschaft Weitere Informationen finden Sie unter Einfügen von Feldern in Objekteigenschaften. Einfügen eines Bauelementschlüsselfelds in einen Objektstil Weitere Informationen finden Sie unter Einfügen von Feldern in Stileigenschaften. - Wählen Sie unter Schriftfeldkategorie die Option AEC-Bauelementschlüssel.
Unter Schriftfeldnamen werden alle bauelementschlüsselbezogenen Felder angezeigt.
- Wählen Sie unter Schriftfeldnamen den Typ des Bauelementschlüsselfelds, das Sie einfügen möchten.
- Klicken Sie auf Bauelementschlüssel wählen, um einen Bauelementschlüssel aus der Datenbank auszuwählen.
- Wenn Sie beim Einfügen des Bauelementschlüssels vordefinierte Bauelementschlüssel oder eine manuelle Auswahl von Bauelementschlüsseln verwenden möchten, aktivieren Sie die Option Als Platzhalter einfügen.
- Wenn Sie Referenzschlüssel und -anmerkung oder Planschlüssel und -anmerkung ausgewählt haben, wählen Sie ein Bauelementschlüsselformat.
- Wählen Sie unter Format ein Textformat für das Bauelementschlüsselfeld.
- Klicken Sie auf OK.
