Gehen Sie wie folgt vor, um ein in eine Zeichnung einzufügendes Datenbankfeld auszuwählen.
Formatieren des Felds oder der Abfrage
- Öffnen Sie das Dialogfeld Schriftfeld in einer der folgenden Komponenten:
Was möchten Sie tun … Aktion … Einfügen eines Datenbankfelds in ein Textelement Siehe Einfügen von Feldern in AutoCAD-Textelemente Einfügen eines Datenbankfelds in ein Mehrzeilentextelement (mtext) Siehe Einfügen von Feldern in AutoCAD-Mehrzeilentext Einfügen eines Datenbankfelds in eine AutoCAD-Tabellenzelle Siehe Einfügen von Feldern in AutoCAD-Tabellenzellen Einfügen eines Datenbankfelds in eine Attributdefinition Siehe Einfügen von Feldern in Attribute. Einfügen eines Datenbankfelds in eine Eigenschaftssatz-Definition Siehe Einfügen von Feldern in Eigenschaftssatz-Definitionen. Einfügen eines Datenbankfelds in eine Objekteigenschaft Siehe Einfügen von Feldern in Objekteigenschaften. Einfügen eines Datenbankfelds in einen Objektstil Siehe Einfügen von Feldern in Stileigenschaften. - Wählen Sie unter Schriftfeldkategorie die Option AEC-Datenbank.
- Wählen Sie unter Schriftfeldnamen die Option Datenbankfeld.
- Sie können eine vorhandene Datenbankverknüpfungsdatei (UDL), indem Sie auf
klicken. Suchen Sie im Dialogfeld Datenverknüpfungsdatei auswählen nach der entsprechenden UDL-Datei.
- Um eine neue Datenbankverknüpfungsdatei (UDL) zu erstellen, klicken Sie auf eine der folgenden Schaltflächen:
Schaltfläche Beschreibung
Mit dieser Schaltfläche können Sie eine neue UDL-Verknüpfung auf einem 32-Bit-Rechner erstellen.
Mit dieser Schaltfläche können Sie eine Verknüpfung zu einer 32-Bit-Datenquelle erstellen, wenn Sie auf einem 64-Bit-Rechner arbeiten.
Mit dieser Schaltfläche können Sie eine Verknüpfung zu einer 64-Bit-Datenquelle erstellen, wenn Sie auf einem 64-Bit-Rechner arbeiten. - Geben Sie unter Pfadtyp an, ob der Datenbankpfad ein vollständiger oder relativer Pfad sein soll.
- Wählen Sie unter Tabelle oder Abfrage aus der Datenbank auswählen eine Tabelle oder Abfrage.
- Erweitern Sie zum Auswählen der Datenbanktabelle den Eintrag Tabellen, und klicken Sie auf den entsprechenden Tabelleneintrag.
- Erweitern Sie zum Auswählen einer Datenbankabfrage den Eintrag Abfragen und klicken Sie auf die entsprechende Abfrage.
- Wählen Sie unter Datensatz und Feld aus der Tabelle auswählen das in die Zeichnung einzufügende Datenbankfeld. Anmerkung: Sie können eine Vorschau des Datenbankfeldwerts im statischen Textfeld oben rechts im Dialogfeld Schriftfeld anzeigen. Sie können eine Vorschau des Feldausdrucks unter Schriftfeldausdruck im unteren Bereich des Dialogfelds anzeigen.
- Wählen Sie unter Format ein Textformat.
Wenn Sie Felder oder Abfragen auswählen, die keine Textfolgen abrufen, können Sie die Werte mit einem vorhandenen Eigenschaftsdatenformat formatieren.

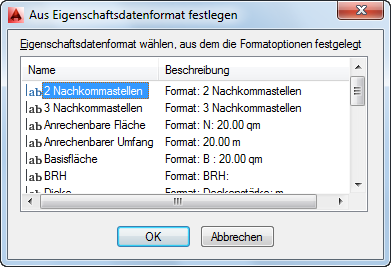

- Klicken Sie auf Aus Eigenschaftsdatenformat festlegen.
- Wählen Sie ein Eigenschaftsdatenformat, und klicken Sie auf OK.
Die Einstellungen des ausgewählten Eigenschaftsdatenformats werden in die Formatierungscodes im Feld kopiert.
- Klicken Sie auf OK, um das Datenbankfeld in die Zeichnung einzufügen.
