AutoCAD Architecture tiene varios campos para información de conjuntos de planos.
Nota: Los campos de conjunto de planos se pueden usar para conjuntos de planos de proyectos de AutoCAD Architecture y para conjuntos de planos de AutoCAD.
Los campos de conjuntos de planos siguientes están disponibles:
- Plano actual personalizado: puede seleccionar una propiedad personalizada de AutoCAD definida aquí para el plano actual. Nota: Cuando se trabaja con un conjunto de planos de proyectos de AutoCAD Architecture, en la mayoría de los casos se utiliza Detalles del proyecto en vez de propiedades personalizadas.
- Descripción de plano actual
- Número de plano actual
- Número y título de plano actual
- Conjunto de planos actual
- Plano actual personalizado: puede seleccionar una propiedad personalizada de AutoCAD definida aquí para el plano actual.
- Descripción de conjunto de planos actual
- Subconjunto de planos actual
- Título de plano actual
- Conjunto de planos: puede seleccionar cualquier plano de un conjunto de planos como contenido de campo. Las propiedades de planos disponibles para visualizar son el título, el número y la descripción de plano.
- Marcador de posición de conjunto de planos: en la categoría de campo Marcador de posición de conjunto de planos, puede definir un campo como marcador de posición para planos y vistas de planos. Esta función se suele utilizar en llamadas a las que se hace referencia en vistas de espacio modelo, y a las que posteriormente se hace referencia en planos. El marcador de posición de campo en la llamada se resuelve cuando se vincula la vista de espacio modelo con un plano. Los siguientes campos están disponibles como marcadores de posición:
- Número y título de plano
- Título de plano
- Número de plano
- Descripción de plano
- Plano personalizado: aquí se puede seleccionar una propiedad personalizada de AutoCAD definida para el plano con referencia.
- (Espacio modelo) Número y título de vista
- (Espacio modelo) Título de vista
- (Espacio modelo) Número de vista
- (Espacio modelo) Escala de ventana
Nota: Los campos para título, número y descripción de plano, así como título y número de vista, se pueden relacionar con un hipervínculo que salte al plano o a la vista de espacio modelo con referencia.

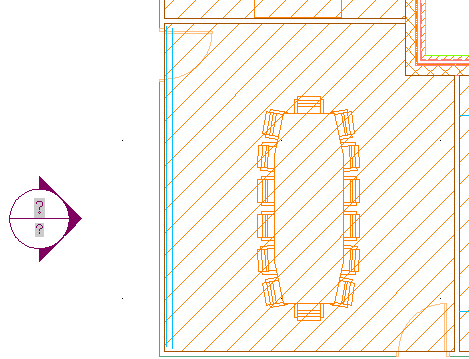

Símbolo de llamada con marcador de posición de conjunto de planos

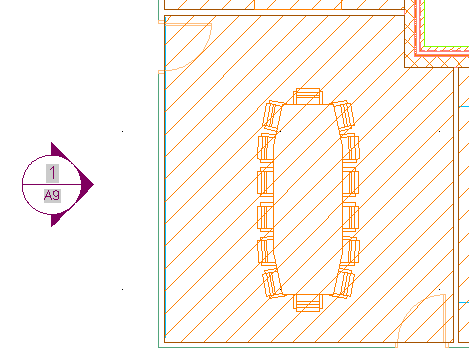

Marcador de posición de conjunto de planos resuelto
