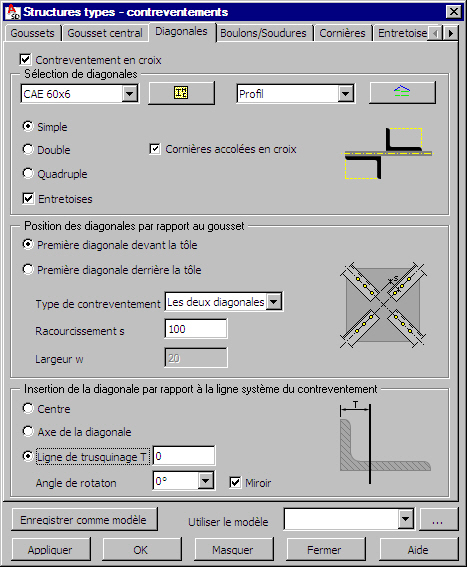

Les options disponibles sur cet onglet permettent de définir les paramètres des diagonales.
La partie supérieure de la boîte de dialogue contient, l'option Contreventement en croix est disponible. Si vous activez cette option, les contreventements seront générés sous la forme de deux diagonales qui se croisent ; si l’option est désactivée, seulement une diagonale est générée (voir la figure ci-dessous).
contreventement croisé contreventement non croisé
Spécifiez les paramètres des profilés des diagonales :
- type de profilé des diagonales ; les profilés disponibles dans la liste de sélection pour chaque type d’élément de la structure du treillis sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur
. La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé. Si vous sélectionnez un profilé tubulaire, l'onglet Tubes devient disponible dans la boîte de dialogue Contreventement. - famille des profilés à laquelle les diagonales appartiennent ; les familles disponibles dans la liste de sélection pour chaque type d’élément de la structure du portique sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste, cliquez sur
. La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille. - type de section transversale de la diagonale ; les options suivantes sont disponibles :
- simple – la diagonale se compose d’un profilé
- double – la diagonale se compose de deux profilés (p. ex. cornières) ; deux positions des cornières sont possibles :
cornières accolées par les ailes
cornières accolées en croix (l'option Cornières accolées en croix activée)
quadruple - la diagonale se compose de quatre profilés (cornières)
Options disponibles sous Position des diagonales par rapport au gousset :
- première diagonale devant la tôle
- première diagonale derrière la tôle
- position des diagonales par rapport à eux-mêmes :
les deux diagonales coupées
première diagonale coupée
première diagonale continue
contreventements alternés
cornières alternées (avec platine)
première diagonale coupée (avec platine)
première diagonale continue (avec platine)
première diagonale coupé (avec gousset)
première diagonale continue (avec gousset)
- les paramètres des positions des diagonales (les grandeurs sont symboliquement présentées sur les dessins des types spécifiques des diagonales) :
- raccourcissement s (inaccessible pour les contreventements alternés)
- largeur de la platine w (disponible seulement pour deux derniers types)
Options disponibles sous Insertion de la diagonale par rapport à la ligne système du contreventement :
- au centre – ligne centrale du profilé de la diagonale
- dans l’axe de la diagonale
- sur la ligne de trusquinage – c’est une ligne sur laquelle seront situés les boulons ; cette ligne est tracé par la valeur T (distance des bords du profilé).
Les options Angle de rotation et Miroir permettent d’obtenir la position appropriée des sections des diagonales par rapport au plan du contreventement.
Après la définition des paramètres des diagonales et le passage à l’onglet Boulons/soudures, le logiciel affiche la boîte de dialogue Contreventements - boulons/soudures.
