Cette procédure permet de sélectionner un champ de note d'identification à insérer dans un dessin.

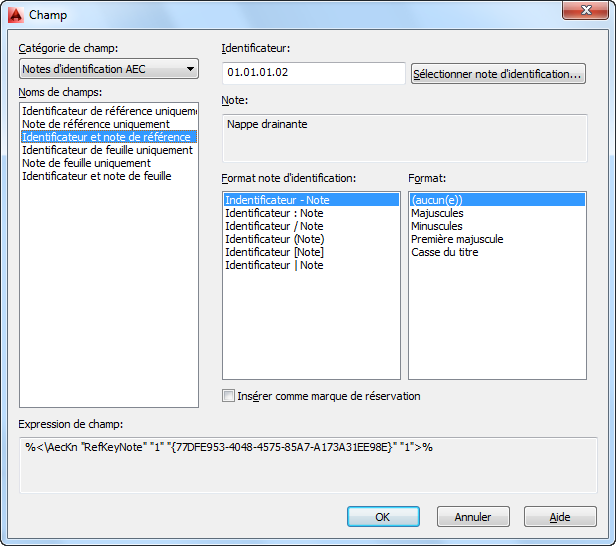

- A partir de l'un des éléments suivants, ouvrez la boîte de dialogue Champ :
Pour ajouter... Action... un champ de note d'identification dans un élément de texte voir Insertion de champs dans des éléments de texte AutoCAD. un champ de note d'identification dans un élément de texte multiligne (TextMult) voir Insertion de champs dans le texte multiligne AutoCAD. un champ de note d'identification dans une cellule de table AutoCAD voir Insertion de champs dans des cellules de tables AutoCAD. un champ de note d'identification dans une définition d'attribut voir Insertion de champs dans des attributs. un champ de note d'identification dans une définition de jeu de propriétés voir Insertion de champs dans les définitions de jeux de propriétés. un champ de note d'identification dans une propriété d'objet voir Insertion de champs dans des propriétés d'objet. un champ de note d'identification dans un style d'objet voir Insertion de champs dans les propriétés de style. - Dans la liste déroulante Catégorie de champ, sélectionnez Notes d'identification AEC.
Sous Noms de champs, tous les champs relatifs aux notes d'identification s'affichent.
- Sous Noms de champs, sélectionnez le type de champ de note d'identification que vous voulez insérer.
- Cliquez sur Sélectionner note d'identification pour choisir la note d'identification dans une base de données.
- Si vous avez l'intention d'ajouter des notes d'identification prédéfinies ou de les spécifier manuellement au moment de l'insertion, cochez la case Insérer comme marque de réservation.
- Si vous avez choisi Identificateur et note de référence ou Identificateur et note de feuille, choisissez un format de note d'identification.
- Sous Format, sélectionnez le format du texte du champ.
- Cliquez sur OK.
