다음 과정에 따라 벽돌과 같이 선형 배열로 여러 번 그려야 하는 상세 구성요소를 삽입하십시오. 이 예에서 벽돌을 삽입하는 도구에서는 뷰 특성이 단면으로 설정되었습니다. 뷰 설정이 평면이면 동일한 메시지가 표시됩니다. 설정이 입면인 경우 스탬프 구성요소를 삽입하려면 아래에 설명 메시지가 표시됩니다. 설정이 입면(패턴)인 경우 배경채우기 구성요소를 삽입하려면 아래에 설명 메시지가 표시됩니다.
- 해당 구성요소에 대해 상세 구성요소 삽입 도구를 활성화합니다.
- 도면 영역에서 삽입점을 클릭합니다.
- 구성요소 이미지의 방향을 지정한 후 클릭하여 삽입하거나, 다음 옵션 중 하나를 선택합니다.
원하는 작업... 할 일... X축을 따라 구성요소 뒤집기 x(Xflip)를 입력한 후 클릭하여 구성요소의 시작점을 지정합니다. Y축을 따라 구성요소 뒤집기 y(Yflip)를 입력한 후 클릭하여 구성요소의 시작점을 지정합니다. 지정된 수의 구성요소를 삽입합니다. c(Count)를 입력하고, 삽입할 단위 수를 입력한 후 클릭하여 배열의 시작점을 지정합니다. x 및 y 옵션을 여전히 이 지점에서 사용할 수 있습니다. - 구성요소 또는 구성요소의 배열 방향을 지정한 후 클릭하여 삽입을 완료합니다.

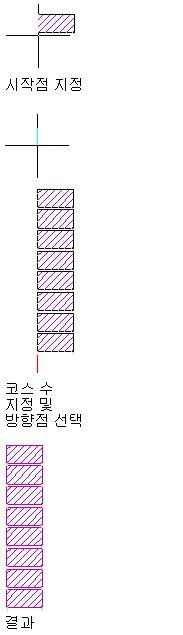

단면도에 삽입된 벽돌 층
