다음 과정에 따라 연철 또는 골판 금속과 같이 선형 배열의 반복된 패턴으로 이루어진 상세 구성요소를 삽입하십시오. 이 예에서 골판 금속을 삽입하는 도구에서는 뷰 특성이 끝으로 설정되어 있지만, 뷰 설정이 측면인 경우에는 동일한 사용자 메시지가 표시됩니다.
- 해당 구성요소에 대해 상세 구성요소 삽입 도구를 활성화합니다.
- 도면 영역에서 시작점을 클릭하여 기본 방향으로 구성요소를 삽입하거나 다음 옵션 중 하나를 선택합니다.
원하는 작업... 할 일... X축을 따라 구성요소 뒤집기 x(Xflip)를 입력한 후 클릭하여 구성요소의 시작점을 지정합니다. Y축을 따라 구성요소 뒤집기 y(Yflip)를 입력한 후 클릭하여 구성요소의 시작점을 지정합니다. 수직으로 그릴 경우 구성요소를 기준선 왼쪽에 배치 l(왼쪽)을 입력한 후 클릭하여 구성요소의 시작점을 지정합니다. 수직으로 그릴 경우 구성요소를 기준선 오른쪽에 배치 r(오른쪽)을 입력한 후 클릭하여 구성요소의 시작점을 지정합니다. 임의의 방향으로 그릴 경우 구성요소를 기준선 중앙에 배치 c(중심)를 입력한 후 클릭하여 구성요소의 시작점을 지정합니다. - 원하는 끝점을 클릭하여 구성요소를 삽입합니다.

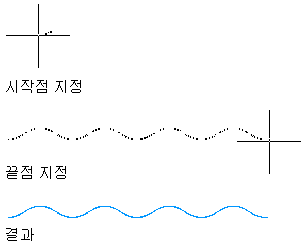

끝 뷰의 골판 금속
