프로젝트 또는 프로젝트 도면을 해당 표준과 동기화할 때 스타일 및 화면표시 설정이 프로젝트 표준과 비교된 후 각 버전의 차이를 찾아 수정합니다.
다음과 같은 경우에 동기화 작업이 필요할 수 있습니다.
- 프로젝트 도면의 스타일 또는 화면표시 설정이 변경되었으며 프로젝트 표준의 올바른 버전으로 업데이트되어야 합니다.
- 프로젝트 표준의 스타일 또는 화면표시 설정이 변경되었으며 프로젝트 도면에서 업데이트해야 합니다.
- 표준화되지 않은 스타일 및 화면표시 설정이 프로젝트 도면에 삽입되었습니다.
AEC 표준에 지정된 동기화 설정에 따라, 프로젝트 도면에 있는 이전 표준은 프로젝트 표준 도면에 있는 최신 버전으로 자동 업데이트되거나 업데이트해야 할 객체 리스트가 표시됩니다. 업데이트할 개별 객체를 선택하거나 아니면 이를 무시할 수 있습니다. 연관된 표준으로 스타일을 업데이트할 경우 선택된 스타일이 프로젝트 표준 도면에서 프로젝트 도면으로 복사되고 기존 스타일 정의를 덮어씁니다.

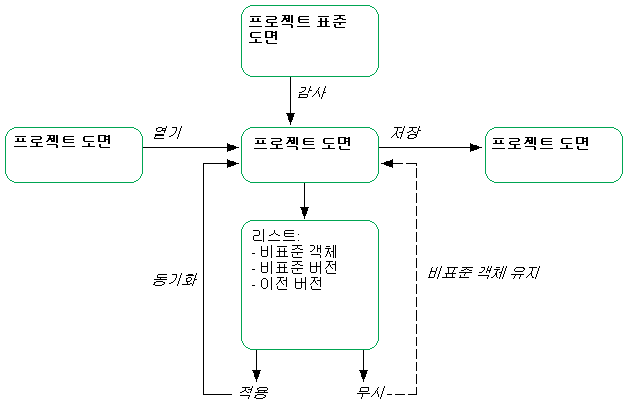

프로젝트를 표준과 동기화
스타일 및 화면표시 설정 버전 관리
프로젝트 도면의 표준 스타일 또는 화면표시 설정이 프로젝트 표준 도면에 있는 해당 객체와 동일한지 확인하기 위해 프로젝트에 있는 스타일 및 화면표시 설정의 버전이 관리됩니다. 버전 정보에는 고유한 GUID(Global Unique Identifier), 마지막 수정 날짜 및 시간, 객체를 마지막으로 수정한 사람의 Windows 로그인 이름 및 선택적 설명이 포함됩니다.
스타일 관리자 또는 화면표시 관리자에서 스타일 또는 화면표시 설정을 변경한 후 저장할 때마다 프로젝트 도면에서 새 버전의 표준 스타일 또는 화면표시 설정이 작성됩니다.
프로젝트 표준 도면에서는 스타일 관리자 또는 화면표시 관리자에서 스타일이나 화면표시 설정이 변경된 후에 새 버전의 표준 스타일 또는 화면표시 설정을 수동으로 작성해야 합니다. 프로젝트 표준 도면에는 버전 기록도 저장됩니다. 버전 기록은 프로젝트 도면의 스타일 또는 화면표시 설정이 프로젝트 표준 도면의 버전과 동일한지, 더 최신 버전인지 또는 이전 버전인지 확인하는 데 사용됩니다.
프로젝트 도면에 있는 이전 버전의 스타일 또는 화면표시 설정은 프로젝트 표준 도면에 있지만 최신 버전이 아닌 버전을 말합니다. 프로젝트 도면에 있는 최신 버전의 스타일 또는 화면표시 설정은 프로젝트 표준 도면에 있지만 버전 기록에 해당 버전이 포함되어 있지 않은 스타일 또는 화면표시 설정을 말합니다.
표준 도면의 표준 스타일 또는 화면표시 설정에 버전 정보가 없을 경우 특수한 상황이 발생합니다. 버전 정보가 소거된 경우에도 이러한 상황이 발생할 수 있습니다. 이 경우 표준 스타일 또는 화면표시 설정이 동기화에 여전히 관여하며 프로젝트 도면의 객체 버전과 비교 시 "최신 버전"으로 간주됩니다. 동기화 중에 버전 GUID 또는 기록 리스트를 자동으로 작성하기 위한 시도가 수행되지 않습니다. 표준 스타일이나 화면표시 설정에 버전 정보를 추가하려면 수동으로 객체의 버전을 관리해야 합니다.
동기화 조건
다음 사항이 동일할 경우 두 가지 스타일 또는 화면표시 설정은 동일한 것으로 간주됩니다.
- 객체 유형(예: 벽 스타일, 화면표시 세트)
- 이름
- 버전 GUID
동기화 프로세스 중에 프로젝트 도면에서 프로젝트 표준에 있는 스타일 또는 화면표시 설정과 유형, 이름 및 버전 GUID가 같은 스타일 또는 화면표시 설정이 발견되면 해당 스타일 또는 화면표시 설정이 프로젝트 표준으로 업데이트됩니다. 이런 경우 다른 변경 작업이 필요하지 않습니다.
동기화 순서
특정 스타일 유형과 연관된 동일한 표준 스타일을 포함하는 표준 도면이 여러 개 있는 경우 첫 번째 표준 도면의 인스턴스가 프로젝트 도면에 있는 스타일이 동기화되는 스타일로 사용됩니다. 첫 번째 표준 도면은 표준 구성 테이블 왼쪽에 나열됩니다. 동일한 표준 스타일이 포함된 이후 도면은 무시됩니다.
표준 도면의 순서
종속 스타일
일부 스타일은 종속 스타일 또는 스타일 생성에 사용된 정의를 갖습니다. 조합창 또는 커튼월 스타일 내에서 사용되는 문 및 창 스타일을 예로 들 수 있습니다. 이러한 경우 모든 종속 스타일과 정의를 동일한 표준 도면에 배치하는 것이 좋습니다.
동기화 세밀성
프로젝트의 여러 다른 부분을 동기화할 수 있습니다. 전체 프로젝트, 개별 프로젝트 도면 또는 개별 스타일이나 화면표시 설정을 동기화할 수 있습니다.
하나의 도면이나 스타일만 동기화하면 시간이 상당히 적게 소요되며 경우에 따라 이러한 작업만으로도 충분할 수 있습니다.
AutoCAD 표준 동기화
프로젝트의 AutoCAD 표준(DWS)을 동기화하는 작업은 프로젝트의 AEC 표준을 동기화하는 작업과는 별도로 진행됩니다. 도면이 열릴 때마다 프로젝트의 AEC 표준이 자동으로 동기화되도록 설정할 수 있지만 AutoCAD 표준의 동기화 작업은 사용자가 수동으로 시작해야 합니다. 프로젝트에서 AutoCAD 표준이 설정되면 프로젝트 도면 및 연관된 AutoCAD 프로젝트 표준 도면을 포함하는 CHX 파일이 자동으로 작성됩니다. 배치 표준 검사기를 사용하여 프로젝트의 CHX 파일을 열고 전체 프로젝트를 일괄적으로 검사할 수 있습니다.
