모서리 그립을 사용하면 한 번에 하나씩 모서리를 이동하여 선택한 슬래브 또는 지붕 슬래브의 크기, 쉐이프 또는 물매를 변경할 수 있습니다. 커서를 모서리 그립 위로 이동하면 도구 설명에 사용 가능한 편집 모드가 나열됩니다(아래 과정 다음에 나오는 모드 설명 참고). 모서리 그립을 클릭한 후 Ctrl 키를 눌러 모드를 전환할 수 있습니다.
다음 일반적인 과정에 따라 모서리 그립 모드를 선택하고 슬래브 또는 지붕 슬래브의 모서리를 편집하십시오.
- 편집할 슬래브 또는 지붕 슬래브를 선택합니다.
모서리 그립이 표시됩니다.
- 편집할 모서리의 모서리 그립 위로 커서를 이동합니다.
사용 가능한 편집 모드 리스트가 표시됩니다. 직선 모서리와 곡선 모서리의 모드는 서로 다릅니다. 아래 설명을 참고하십시오.
- 모서리 그립을 클릭하고 모서리를 이동할 방향으로 커서를 조금만 이동합니다. 기본 편집 모드를 사용하려면 다음 단계로 넘어갑니다. 그렇지 않은 경우 Ctrl 키를 눌러 원하는 편집 모드로 전환합니다.
- 필요에 따라 값을 입력하여 거리 또는 위치를 지정하거나 미리보기가 원하는 위치에 놓일 때까지 커서를 이동한 후 클릭하여 편집을 완료하고 그립 선택을 해제합니다.
- Esc 키를 누르거나 마우스 오른쪽 버튼을 클릭하고 모두 선택해제를 클릭하여 슬래브 선택을 해제하고 모든 그립을 해제합니다.
지정한 점의 Z 값에 관계없이 정상적인 그립 편집은 슬래브 또는 지붕 슬래브의 물매 각도를 유지합니다.
주: 그립으로 슬래브 또는 지붕 슬래브 모서리를 편집하더라도 피벗점은 영향을 받지 않습니다.직선 모서리에 대한 편집 모드
직선 슬래브 또는 지붕 슬래브 모서리의 편집 그립에는 다음 6가지 편집 모드가 있습니다.
- 모서리 이동 - 물매 유지
- 모서리 이동 - 물매 변경
- 새 모서리 추가 - 물매 유지
- 새 모서리 추가 - 물매 변경
- 호로 변환 - 물매 유지
- 모든 모서리 간격띄우기 - 물매 유지

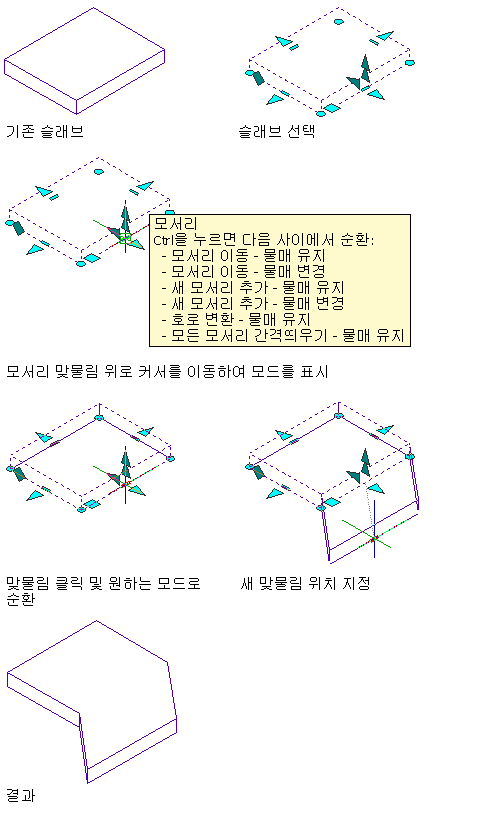

모서리 이동 - 물매 유지
모서리를 이동함에 따라 인접한 모서리가 물매 변경 없이 신축되거나 줄어듭니다. 직선 모서리에 대한 기본 모드입니다.

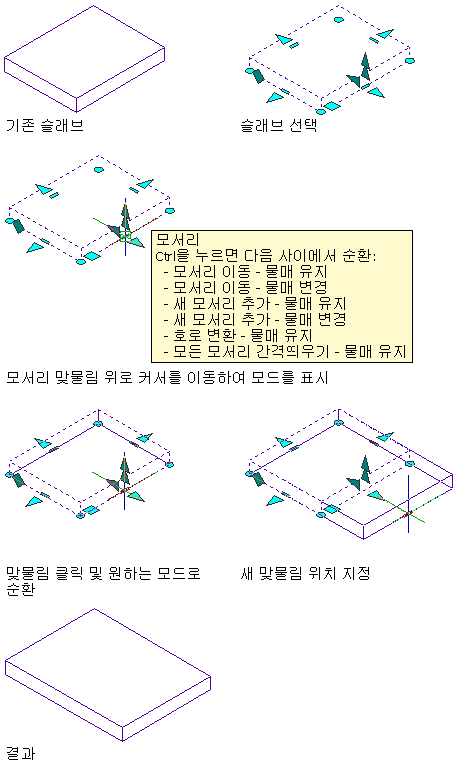

모서리 이동 - 물매 변경
모서리를 이동하면 인접한 모서리가 이동 방향에 따라 신축되거나 줄어들고 필요한 경우 물매가 변경되어 이동 중인 모서리의 입면을 유지합니다.

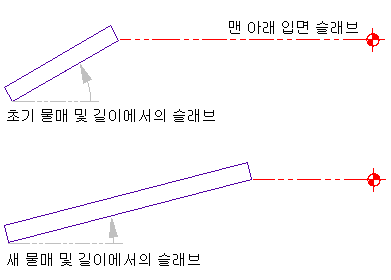

측면 뷰

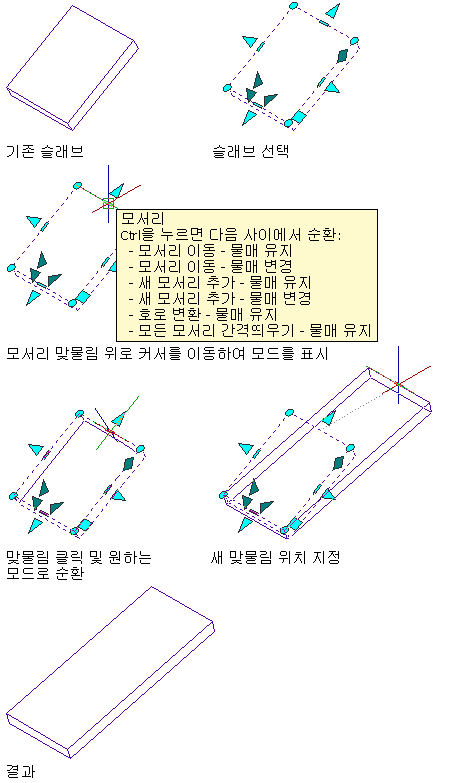

새 모서리 추가 - 물매 유지
모서리를 밖으로 이동하면 인접한 모서리가 신축되는 대신 각각 자체 모서리 및 모서리 돌출부 그립이 있는 새 모서리가 추가됩니다. 물매는 변경되지 않습니다.

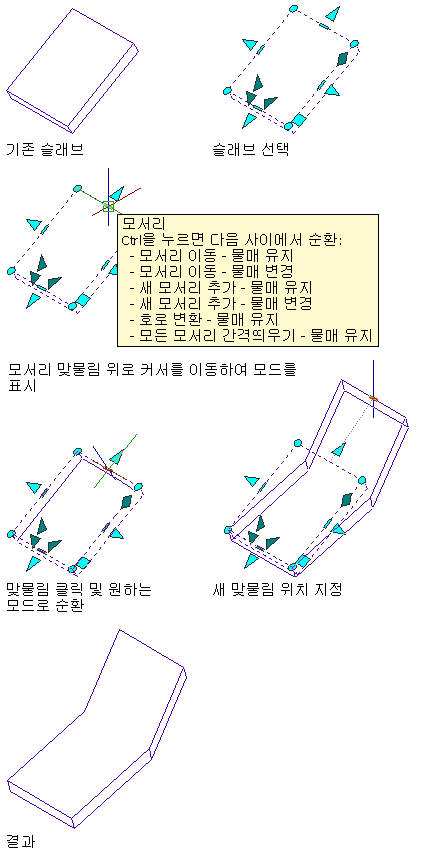

새 모서리 추가 - 물매 변경
모서리를 밖으로 이동하면 인접한 모서리가 신축되는 대신 각각 자체 모서리 및 모서리 돌출부 그립이 있는 새 모서리가 추가됩니다. 필요한 경우 물매가 변경되어 이동 중인 모서리의 입면을 유지합니다.

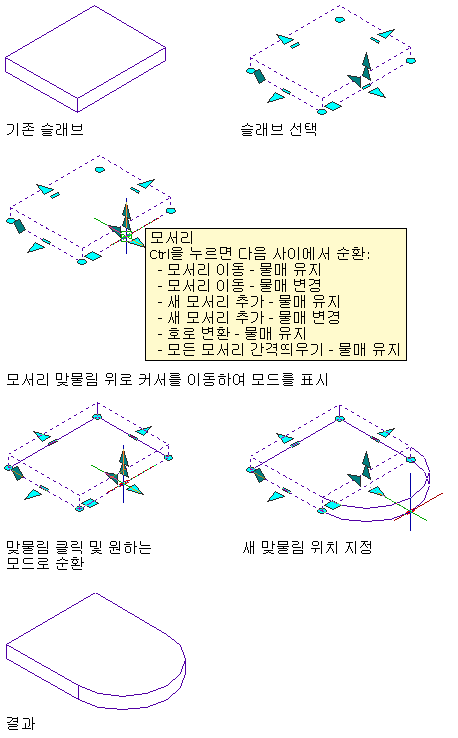

호로 변환 - 물매 유지
모서리를 호로 변환하며, 이 호를 현재 평면에서 안이나 밖으로 이동하여 호 치수와 각도를 지정할 수 있습니다. 인접한 모서리는 영향을 받지 않습니다.

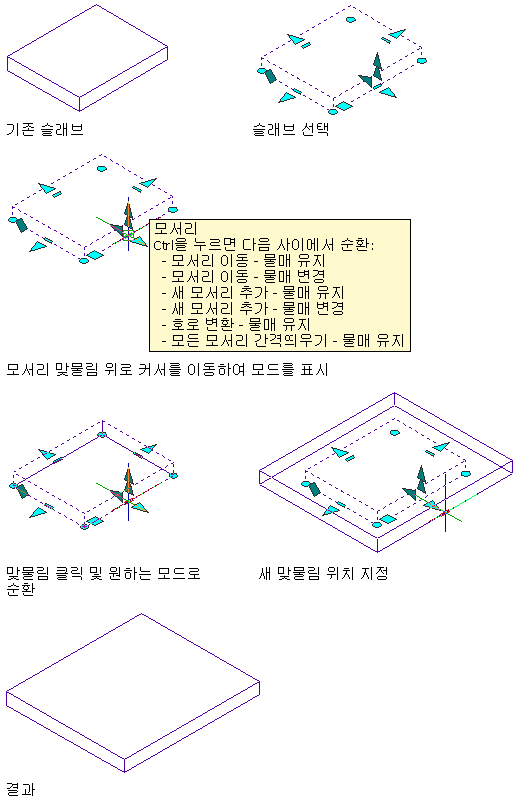

모든 모서리 간격띄우기 - 물매 유지
선택한 모서리 그립을 이동하면 현재 평면에서 모든 외부 둘레 모서리가 안이나 밖으로 동일한 거리만큼 이동합니다. 호의 각도가 유지됩니다. 슬래브 또는 지붕 슬래브에 구멍을 추가한 경우 해당 모서리는 영향을 받지 않습니다.
곡선 모서리에 대한 편집 그립 편집 모드
원래 곡선 모서리로 작성되었든 위에 나열된 호로 변환 모드를 사용하여 직선 모서리에서 변환되었든 관계없이 곡선 모서리의 편집 그립에는 5가지 모드가 있으며 모든 모드에서 물매가 변경되지 않습니다.
- 모서리 신축 - 물매 유지
- 모서리 이동 - 물매 유지
- 새 모서리 추가 - 물매 유지
- 선으로 변환 - 물매 유지
- 모든 모서리 간격띄우기 - 물매 유지
모서리 신축 - 물매 유지
현재 평면에서 모서리 그립을 안이나 밖으로 이동하여 호의 중간점 위치를 변경합니다. 인접한 모서리는 영향을 받지 않습니다. 곡선 모서리에 대한 기본 모드입니다.
모서리 이동 - 물매 유지
현재 평면에서 모서리 그립을 안이나 밖으로 이동하면 인접한 모서리가 이동 방향에 따라 신축되거나 줄어듭니다. 호 끝점 사이의 거리가 변경되지만 호의 각도는 유지됩니다.
새 모서리 추가 - 물매 유지
현재 평면에서 모서리 그립을 밖으로 이동하면 인접한 모서리가 신축되거나 방향이 전환되는 대신 각각 자체 모서리 및 모서리 돌출부 그립이 있는 새 모서리가 추가됩니다. 호의 각도와 호 끝점 사이의 거리가 모두 유지됩니다.
선으로 변환 - 물매 유지
클릭하면 호 끝점 사이의 곡선 모서리가 직선으로 변환됩니다. 인접한 모서리는 영향을 받지 않습니다.
모든 모서리 간격띄우기 - 물매 유지
선택한 모서리 그립을 이동하면 현재 평면에서 모든 외부 둘레 모서리가 안이나 밖으로 동일한 거리만큼 이동합니다. 호의 각도가 유지됩니다. 슬래브 또는 지붕 슬래브에 구멍을 추가한 경우 해당 모서리는 영향을 받지 않습니다.
