다음 과정에 따라 3D 등각투영 뷰에서 슬래브 또는 지붕 슬래브의 물매를 변경하십시오. 또한 특성 팔레트를 사용하여 경사를 조정하고 페이셔의 자동 정렬을 조정할 수도 있습니다.
- 슬래브를 선택합니다.
- 각도 그립을 선택합니다. 동적 입력이 설정되어 있으면 연관된 물매, 단높이 및 계단 값이 도면 영역에 표시됩니다. 주: 각도 그립은 3D 등각투영 뷰에서 슬래브 또는 지붕 슬래브를 선택할 때만 사용할 수 있습니다.

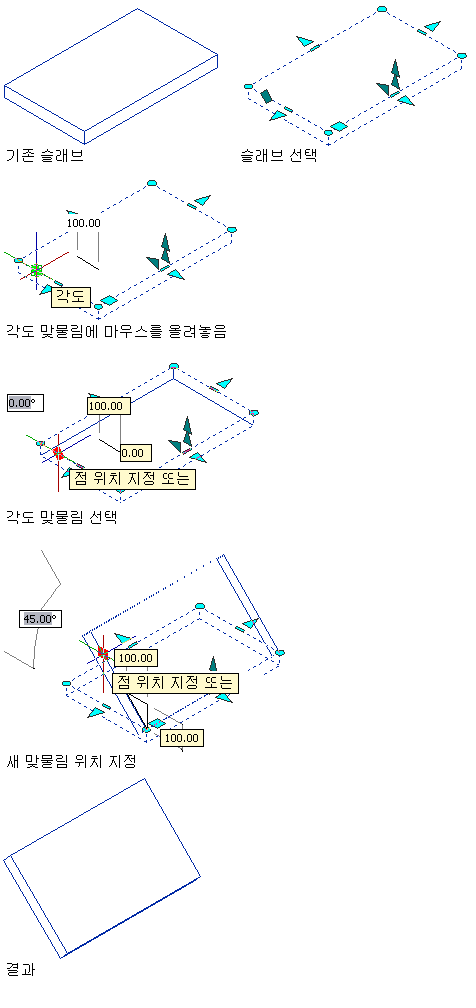

각도 그립을 사용하여 슬래브 물매 편집

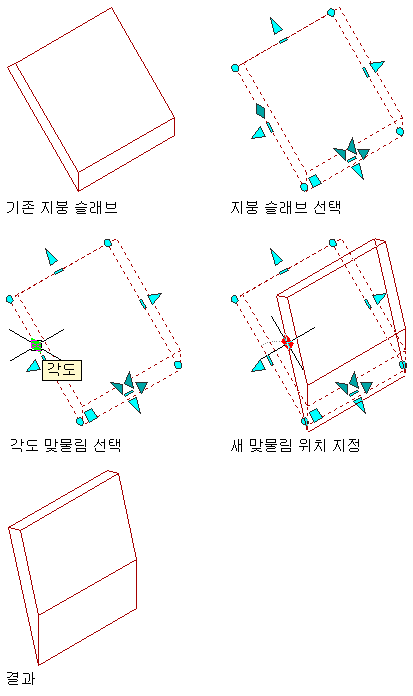

각도 그립을 사용하여 지붕 슬래브 물매 편집
- 경사를 조정합니다.
원하는 작업... 할 일... 수동으로 물매 조정 값을 입력하거나 원하는 각도가 표시될 때까지 그립을 이동한 후 클릭합니다. 슬래브의 단높이를 변경하여 물매 조정 단높이 값이 강조 표시될 때까지 Tab 키를 누른 후 값을 입력하거나 원하는 단높이가 표시될 때까지 그립을 이동한 후 클릭합니다. - 마우스를 한 번 클릭합니다.
