선택한 슬래브 또는 지붕 슬래브 객체에 대해 다양한 유형의 편집 그립이 표시됩니다. 필요에 따라 이러한 그립을 끌어 객체의 위치 또는 크기를 변경하거나 동적 입력 기능을 사용하여 정확한 거리 또는 각도 값을 입력할 수 있습니다. 여러 기능을 가진 그립을 선택한 경우 Ctrl 키를 눌러 기능을 전환할 수 있습니다.
선택한 슬래브 또는 지붕 슬래브에 사용 가능한 편집 그립의 유형은 뷰 방향에 따라 달라집니다. 다음 그림과 같이 모서리, 모서리 돌출부, 정점 및 피벗점 그립이 평면도와 3D 등각투영 뷰에 모두 표시됩니다. 각도, 정점 간격띄우기, 수평 간격띄우기 및 두께 그립은 3D 등각투영 뷰에서만 사용할 수 있습니다.

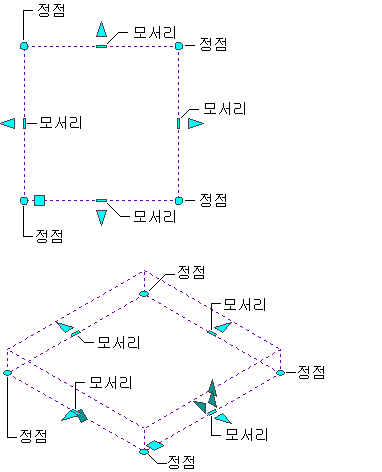

슬래브 정점 및 모서리 그립

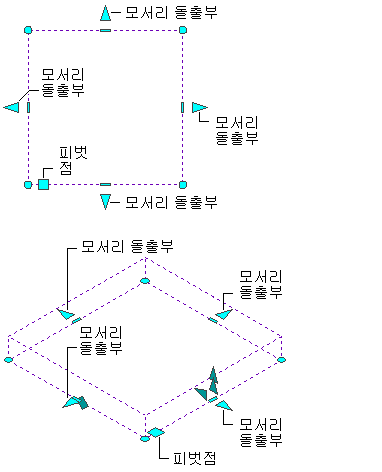

슬래브 모서리 돌출부 및 피벗점 그립
슬래브 각도, 두께, 수평 간격띄우기 및 수직 간격띄우기 그립

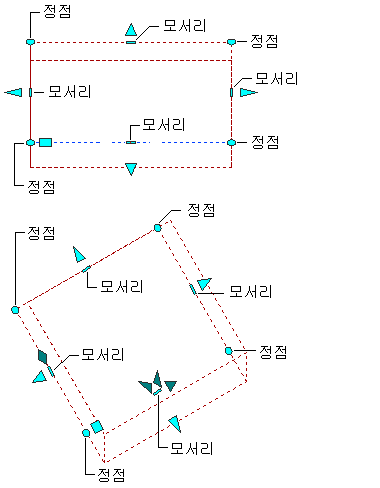

지붕 슬래브 정점 및 모서리 그립

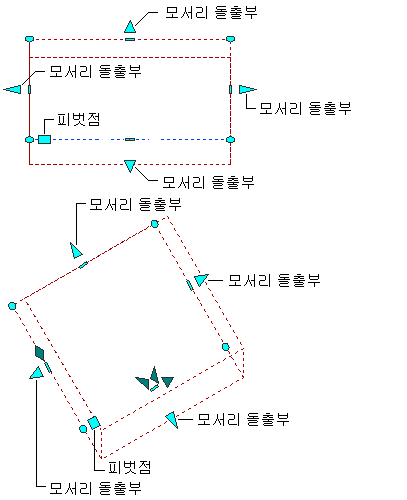

지붕 슬래브 모서리 돌출부 및 피벗점 그립

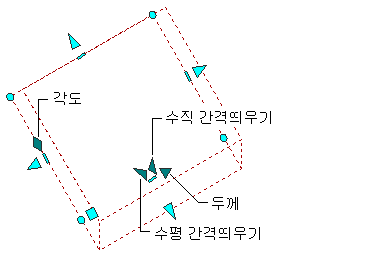

지붕 슬래브 각도, 두께, 수평 간격띄우기 및 수직 간격띄우기 그립
