Crie vários tipos de cotas e salve configurações de cota pelo nome.

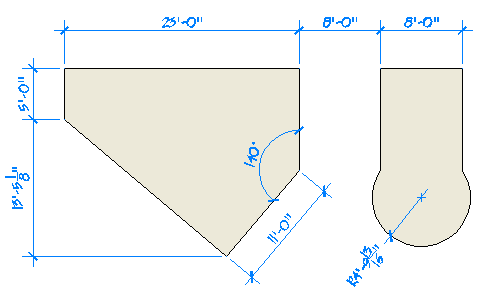

Veja um exemplo de vários tipos de cotas utilizando um estilo de cota arquitetônico com unidades imperiais.
Cotas lineares
Você pode criar cotas horizontais e verticais com o comando COTALINEAR. Observe que o botão é uma lista suspensa que inclui os comandos de cota mais comuns.

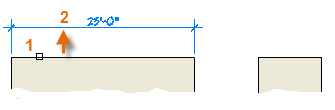

A ilustração a seguir demonstra um método para utilizar o comando COTALINEAR. Quando você iniciar o comando, pressione Enter ou a barra de espaço, selecione a linha (1) e, a seguir, clique na localização da linha de cota (2).

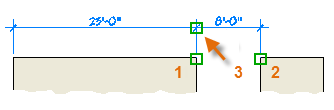

Para a cota 8'-0" abaixo, você pode utilizar outro método. Inicie o comando COTALINEAR, clique em dois pontos de extremidade (1 e 2) e, em seguida, no local da linha de cota (3). Para alinhar, as linhas de cota de ponto 3 foram afixadas na extremidade da linha de cota anteriormente criada.

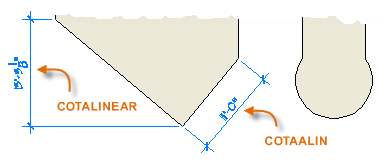

Utilize o comando COTALINEAR para criar cotas horizontais e verticais e o comando COTAALIN para criar cotas paralelas a um objeto.
Modificar cotas
Para ajustes simples e rápidos às cotas, use as alças.

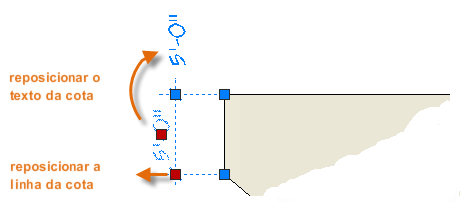

Neste exemplo, selecione a cota para exibir suas alças. A seguir, clique na alça no texto de cota e arraste-a para um novo local; ou você pode clicar em uma das alças na extremidade da linha de cota e arrastar a linha de cota.
Estilos de cota

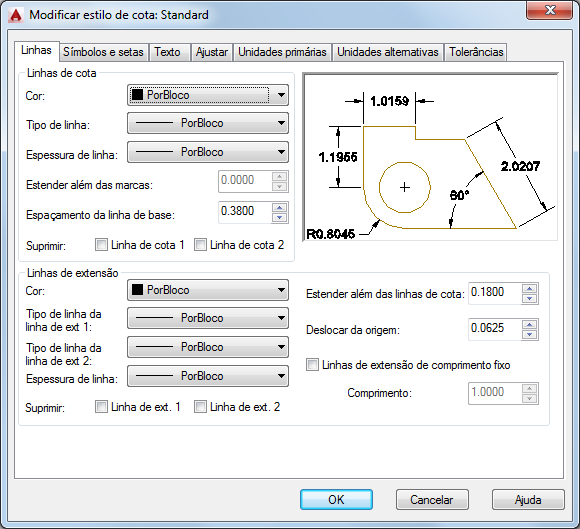

Estilos de cota ajudam a definir e aplicar os desenhos padrão. Há muitas variáveis de cota que podem ser definidas com o comando ESTILOCOTA para controlar quase todas as nuances de aparência e de comportamento das cotas. Todas as configurações são armazenadas em cada estilo de cota.
O estilo de cota padrão é denominado Padrão (imperial) ou ISO-25 (métrico). É atribuído a todas as cotas até que você defina outro estilo como o estilo atual da cota.

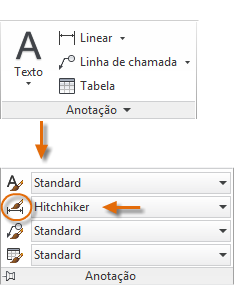

O nome do estilo de cota atual, neste caso Carona, também é exibido na lista suspensa do painel Anotação.
Para abrir o Gerenciador de estilo de cota, clique no botão indicado. É possível criar estilos de cota que correspondem a quase qualquer padrão, mas será necessário investir tempo para especificá-los por completo. Por este motivo, salve os estilos de cota criados em um ou mais arquivos de modelo de desenho.
Recomendações
- Quando você salvar um estilo de cota, selecione um nome descritivo.
- Se aplicável, fale com o CAD manager sobre os padrões de estilo de cota existentes e os arquivos de modelo de desenho.
