Опция позволяет изменять арматурные стержни (поперечная арматура) в поперечном сечении железобетонного элемента конструкции. Опция доступна:
- в меню: Армирование > Армирование - поперечное сечение;
- из ленты: ASD - Железобетон > Определение арматуры > Армирование — поперечное сечение;
- на панели инструментов: Назначение - стержни / Армирование – поперечное
; - командная строка: RBCR_DEF_BAR_BS.

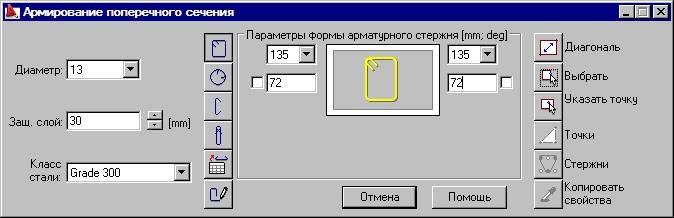

При выборе данной опции открывается такое диалоговое окно.
Прим.: Пока определяется арматура, данное диалоговое окно остается видимым все время.
Диалоговое окно можно условно разделить на три части:
- Слева находится основная информация о диаметре арматуры, защитном слое и классе стали, взятых из настроек;
- Средняя часть содержит символьные иконки с основными формами поперечной арматуры и позволяет выбрать ее тип; как только тип поперечной арматуры выбран, содержимое полей с параметрами формы арматуры изменяется. Прим.: Диаметр гнутого стержня, как указано в сортаменте поперечных арматурных стержней.
- правая часть содержит несколько иконок, которые используются для выбора способа графического определения арматуры; при нажатии на иконку назначается способ создания контура арматуры. Прим.: Только после выбора одной из иконок стержни могут быть созданы в графическом окне программы.
Диалоговое окно открывает вид поперечной арматуры по параметрам, принятым ранее. В рамках программы доступны следующие типы поперечной арматуры:
-
прямоугольный хомут - замкнутый
-
круглый хомут
-
шпилька
-
серьга
-
стержни из базы данных
произвольной формы типа поперечной арматуры.
Как только определение формы арматуры завершено, открывается диалоговое окно Описание арматуры, в котором можно выбрать элементы описания.
