Здесь определяют геометрические характеристики приставной лестницы.
Диалоговое окно Приставная лестница доступно:
- в меню: Сталь > Типовые конструкции > Приставная лестница;
- из ленты: ASD - Модель > Типовые конструкции > Приставная лестница;
- на панели инструментов: Типовые конструкции > Приставная лестница
;

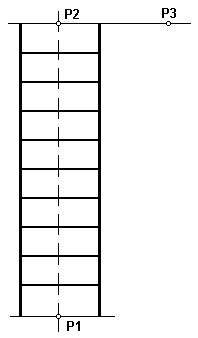

В области рисования нужно указать нижнюю и верхнюю точки вставки, которые означают уровень нижнего пола Р1 и уровень верхнего пола Р2, а также точку на плоскости будущей приставной лестницы (определение точек Р1, Р2, Р3 показано на рисунке ниже).
Нижний и верхний уровни могут быть исправлены в диалоговом окне нижние и верхние уровни может быть выполнена в диалоговом окне, чтобы они учитываются решетка "Толщина".
Все части лестницы соединяются в одно целое. Соединительные элементы, приваривающиеся к другим элементам конструкции, к которым в свою очередь прикрепляется лестница, также являются составной частью лестницы.
Лестница состоит из следующих элементов:
- Вертикальные стержни;
- Ступени;
- Элементы крепления (уголки, накладки, болты);
- Ограждение (см. макрос Ограждение)
При создании лестницы поступают следующим образом:
- перед тем, как открыть диалоговое окно, указывают две точки (на нижнем и на верхнем уровне), создающие геометрию лестницы;
- указывают элементы конструкции, к которым будет прикреплена приставная лестница, и уровни, где будет создано крепление;
- определяют другие параметры в диалоговом окне;
- принимают определённые данные (нажатием на кнопки Применить или OK), после этого создаётся чертёж лестницы.

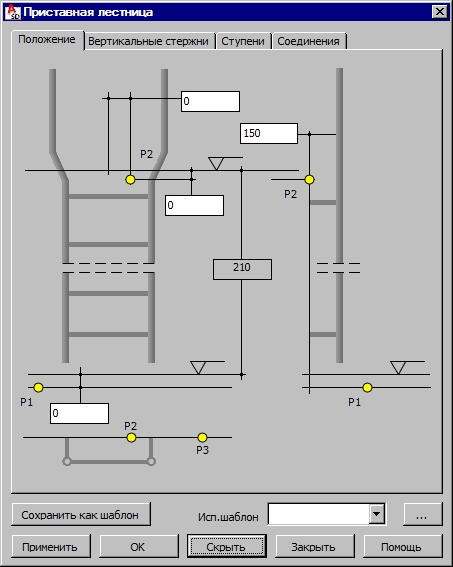

Опции в закладке Позиция позволяют задавать следующие параметры:

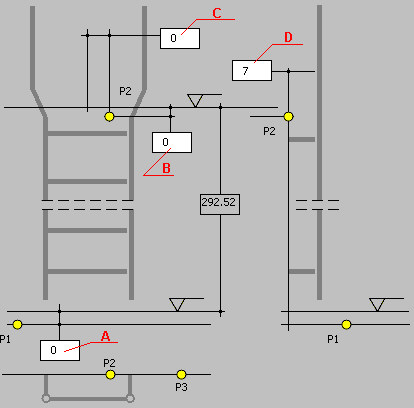

- A – расстояние между заданной точкой P1 и уровнем нижнего пола (толщина решётки и верхних слоёв);
- B – расстояние между заданной точкой P2 и уровнем верхнего пола (толщина решётки и верхних слоёв);
- C – перемещение оси лестницы в горизонтальном направлении относительно указанной точки P2;
- D – расстояние между осью лестницы и конструкцией (заданной точкой P2).
Кроме того, разница между уровнями этажей указана в диалоговом окне.
После определения здесь всех необходимых параметров можно переходить на закладку Вертикальные стержни
