Для всех проектов, за исключением самых простых, рекомендуется поддерживать главные чертежи распространенных объектов проекта, таких как существующие поверхности грунта и трассы. Ссылки на такие объекты можно затем использовать на других чертежах, которые при таком подходе занимают гораздо меньше места. Использование ссылок также позволяет защищать исходные данные от непреднамеренных изменений, так как объекты со ссылками являются копиями с доступом только для чтения. В главном чертеже изменить исходные данные невозможно.
Использование ссылок приводит в действие механизм динамических взаимосвязей между объектами. При редактировании исходного объекта изменения автоматически вносятся на всех чертежах, на которых используется ссылка на данный объект. В приложении AutoCAD Civil 3D могут использоваться три типа ссылок.
- Autodesk Vault
- Быстрые ссылки на данные
- Внешние ссылки AutoCAD
Для получения дополнительной информации см. раздел "Типы ссылок на данные" в этой главе.
При создании ссылок на данные между чертежами проекта формируется сеть чертежей. В случае коллективной работы над большим проектом такая сеть может усложнить работу и стать трудно управляемой. Для использования преимуществ ссылок на данные важно заранее планировать взаимосвязи чертежей и фактически создать схему в помощь проектной группе.

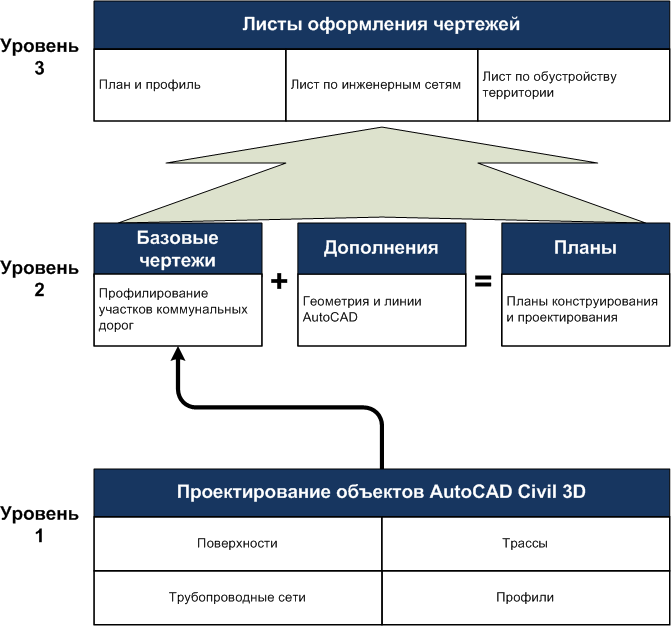

Рис. 1. Трехуровневая структура чертежей проекта
На рисунке 1 показан пример структуры проекта. Трехуровневая структура может использоваться совместно с проектами Vault или с проектами быстрых ссылок на данные. В последующих разделах описывается настройка различных уровней.
