Модели

Модели представляют собой коллекции информации, стилей и данных. Модель в системе образуется двумя элементами — базой данных (файл *.sqlite) и папкой данных. Каждая модель имеет определенные назначенные ей свойства, такие как система координат базы данных, система координат ПСК, границы модели и стиль рельефа по умолчанию.

Можно создавать, открывать, копировать, удалять модели и взаимодействовать с ними с главной страницы InfraWorks, которая отображается при запуске InfraWorks 360. Для повторного отображения главной страницы InfraWorks после открытия или создания модели нажмите кнопку на панели интеллектуальных инструментов.

Создание моделей

Существует два способа создания модели в InfraWorks 360:
  1. создание модели с помощью Конструктора модели.

    Конструктор модели выполняет поиск и получение слоев данных высокого разрешения, а затем создает модели для заданной пользователем интересующей области.

  2. создание модели вручную;
    3. Прим.: Модели, соединенные с проектными группами, сохраняются и публикуются в облаке. Локальные модели могут находиться на локальном компьютере или подключенном сетевом диске. Для ускорения отображения при создании новой модели на сетевом диске на локальном диске создается кэш плиток. Расположение кэша плиток можно задать в разделе "Параметры приложения". Статус каждой модели InfraWorks ("Локальная", "Облачная" или "Связанная") отображается на ее миниатюре на главной странице InfraWorks.

При создании модели в данной версии InfraWorks 360 она автоматически поддерживает все новые схемы баз данных и определения стилей. Некоторые свойства модели можно изменить позднее, однако, местоположение модели или схему, на которой она основана, после ее создания изменить невозможно. Такая модель не может быть открыта в предыдущих версиях программы InfraWorks 360.

Одна модель может охватывать все зоны UTM, сохраняя точность измерений и представления. Совокупность фрагментов представляет весь земной шар. Чем больше размеры модели, тем большую часть земного шара она займет. Если не внести данные для всего глобуса (например, используя общедоступные данные ландшафта SRTM), в модели будут большие промежутки, что затруднит навигацию по ней.

Слои поверхности

В модели InfraWorks рельеф (данные отметок) представляет собой земельный участок, на котором строится модель. Слои поверхности подгоняются к рельефу. При импорте данных можно выбрать параметр "Не подгонять" для элементов, которые не требуется подгонять к рельефу.

Слои данных Пример Примечания

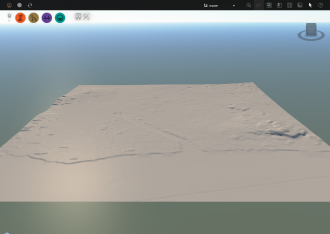

Рельеф (отметка)

В качестве данных рельефа можно использовать растровые (сетки) или векторные (файлы TIN или файлы контура) данные.

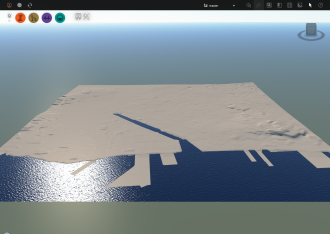

Рельеф и водные пространства
Водные пространства представлены покрытиями и подгоняются к рельефу.
  • Покрытия можно создавать или импортировать.
  • Движущиеся водные объекты, такие как реки, ручьи и потоки, представлены покрытиями с замкнутыми полилиниями.
  • Менее подвижные водные объекты, такие как океаны, моря и озера, представлены полигональными покрытиями.

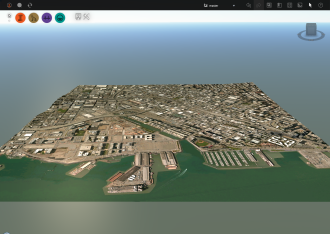

Рельеф и аэрофотоснимки (ортогональные проекции)

Аэрофотоснимки также подгоняются к рельефу.

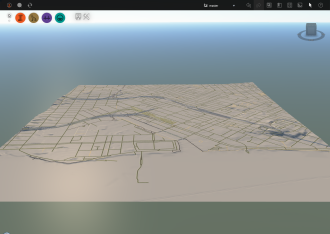

Рельеф и транспортные данные (дороги и железные дороги)
Дороги и железные дороги также подгоняются к рельефу.
  • Дороги и железные дороги можно создавать или импортировать.
  • Импортированные дороги и железные дороги представлены в InfraWorks в качестве планируемых и поддерживают только базовую геометрию. Это также справедливо для моделей, созданных с помощью Конструктора модели.
  • С помощью Roadway Design for InfraWorks 360 можно преобразовать планируемые дороги в проектные и работать с более сложной геометрией дорог и железных дорог.

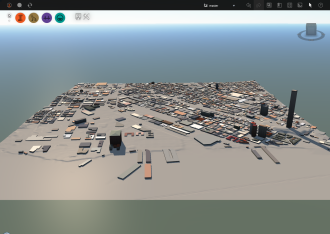

Рельеф и данные зданий

Здания подгоняются к рельефу.

  • Здания можно создавать или импортировать.
  • Настраивайте данные импортированных зданий для задания требуемых параметров, таких как высота крыши, материал крыши, фасад здания и базовый цвет.

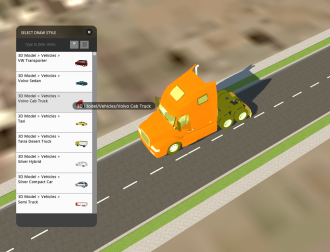

Данные 3D-моделей
Можно добавлять в проект 3D-модели — например, солнечные батареи, транспортные средства, деревья, ограждения, элементы уличного оформления и т.д. Также в модель можно добавлять анимированные 3D-модели.
  • 3D-модели можно создавать или импортировать.
  • Эскизы 3D-моделей создаются при помощи палитры стилей.
  • Можно импортировать данные различных 3D-моделей для различных типов классов элементов.
  • Чтобы добавить 3D-модели элементов оформления к стилю, его можно отредактировать.
  • Анимированные 3D-объекты могут быть созданы или импортированы.

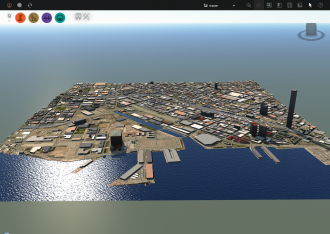

Рельеф, водные пространства, аэрофотоснимки, транспортные данные, данные зданий и 3D-модели (малые архитектурные формы, деревья и т.д.).

Используйте Обозреватель моделей для управления видимостью, отображением и выбором различных данных модели.

Дополнительная информация

Программа InfraWorks 360 поставляется с примером модели города Фремонт, штат Калифорния, а также учебной моделью.
  • Прежде чем приступить к созданию собственных моделей, опробуйте различные возможности приложения InfraWorks 360, используя этот пример модели.
  • Выполните учебные упражнения, чтобы узнать больше о работе с моделями. См. раздел Учебные пособия по Autodesk InfraWorks 360 для получения дополнительной информации.
