Создание деталей со сложными формами может быть тяжелой задачей, если использовать для этого стандартные методы моделирования. Инструменты создания произвольной формы обеспечивают альтернативный подход для анализа и создания моделей произвольной формы с помощью функции непосредственного манипулирования.
Используйте команды создания произвольной формы для улучшения параметрической модели и создания более визуально-убедительного проекта.
Следует начинать с одного из пяти основных объектов произвольной формы: параллелепипеда, тетрагональной сферы, цилиндра, тора и сферы. Существует несколько инструментов для редактирования формы, объединения нескольких тел и обеспечения соответствия формы существующей геометрии. Получившееся тело произвольной формы можно объединять или изменять путем добавления элементов 3D модели. Произвольную форму можно также отредактировать позже.
Общий рабочий процесс для добавления в проект произвольной формы выглядит следующим образом:
- Выберите произвольную форму, которая наиболее точно отражает требуемую геометрию.
- Используйте инструменты редактирования произвольной формы для изменения формы.
- При необходимости создайте дополнительные произвольные формы, отредактируйте их и используйте "Перемычку" для соединения нескольких тел произвольной формы.
- Используйте функцию "Сопоставить ребро" для сопоставления ребер тела произвольной формы с эскизом или геометрией модели.
Существует пять произвольных форм: параллелепипед, сфера, цилиндр, тор и тетрагональная сфера.
Отличия тетрагональной сферы от обычной сферы
При выборе сферической формы для начала проектирования рассмотрите возможность использования формы тетрагональной сферы, которую можно деформировать более равномерно. Сферическую форму можно выбрать, если в первую очередь необходимо деформировать форму вдоль оси сферы
Примеры работы с формой до и после ее изменения

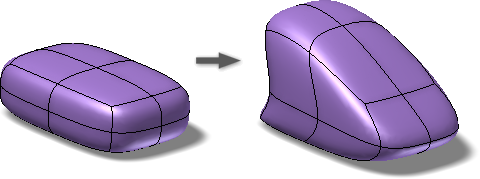

Параллелепипед произвольной формы

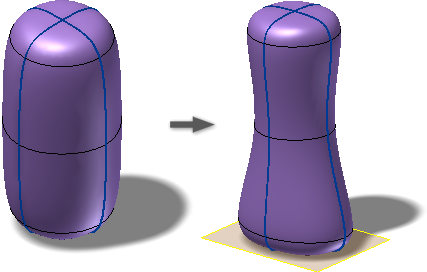

Цилиндр

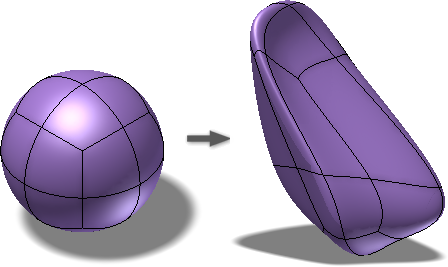

Сфера

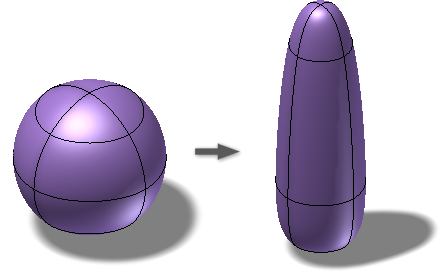

Тетрагональная сфера произвольной формы:
Тор произвольной формы:

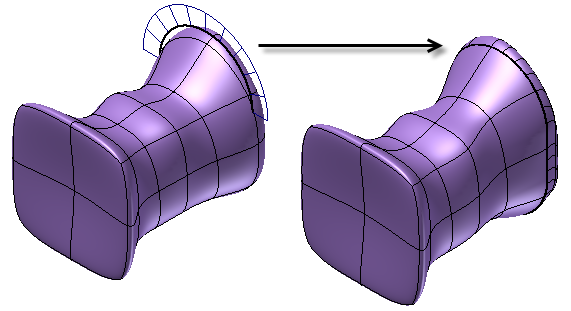

Применение команды сопоставления ребра
