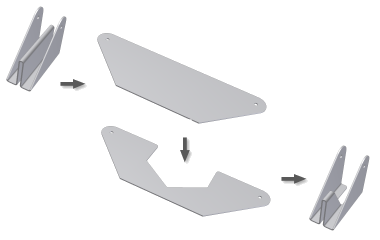

Определение элементов гибки или повторной гибки, которые применяются к детали из листового металла.
В диалоговых окнах "Развернуть" и "Повторно свернуть" рабочие процессы являются аналогичными.
- Вызов
- Выберите на ленте вкладку "Листовой металл"
панель "Изменить" Развернуть или Повторно свернуть
- База для развертывания и повторного сворачивания (A)
Задание грани или основной плоскости в качестве ссылочной, относительно которой выполняется развертывание или повторное сворачивание сгибов или валиков. Эта плоскость, отмечена символом А на рисунке справа. При вызове рабочего процесса данная команда является активной по умолчанию. - Геометрия для развертывания и повторного сворачивания (B)
- Указание отдельных элементов сгибов или валиков, которые требуется развернуть или повторно свернуть. Возможные варианты выбора отмечены символом B на рисунке.
Указание всех элементов сгибов или валиков, которые требуется развернуть или повторно свернуть. Возможные варианты выбора отмечены символом B на рисунке. - Эскизы (C)
- Указание неиспользованных эскизов, которые требуется развернуть или повторно свернуть. Возможные варианты выбора отмечены символом С на рисунке. Параметр доступен только после выбора геометрии для развертывания и повторного сворачивания.
Родительск. элемент виден — выберите этот параметр, чтобы включить отображение как исходного (свернутого) эскиза, так и развернутой копии эскиза. При развертке эскизов создается копия эскиза и отображается на выпрямленной грани. Исходный эскиз (или родительский) остается свернутым.
- Панель изображения диалогового окна
- Вывод изображения, которое изменяется в соответствии с доступной геометрией.
- Развертывание - присутствуют плоские грани
-
- Развертывание - нет плоских граней
-
- Повторное сворачивание - наличие плоских граней
-
- Повторное сворачивание - отсутствие плоских граней
-
- Развертывание - контурная обкатка
-
- Повторное сворачивание - контурная обкатка
-
- Включение/отключение предварительного просмотра элемента
- Управление отображением предварительного просмотра результатов сворачивания и развертывания.
