Предусмотрены различные стили штурвалов, доступные в большом и маленьком размере.
Основной метод работы с инструментом SteeringWheels — это нажатие и перетаскивание сегмента.

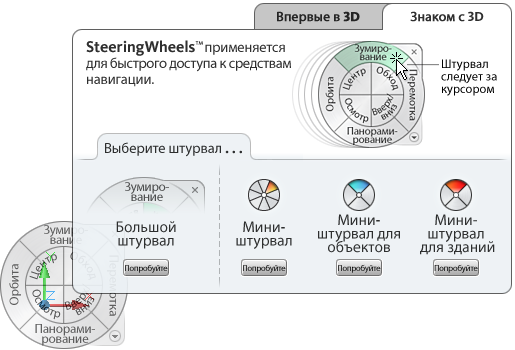

При первом вызове инструмента SteeringWheels, когда текущим является 3D-вид, отображается всплывающая подсказка. Всплывающая подсказка при первом запуске содержит вводные сведения о штурвалах.
Представление штурвалов
Можно управлять представлением штурвалов, выбирая различные стили штурвалов или корректируя их размер и степень непрозрачности. Для штурвалов (за исключением штурвала 2D-навигации) предусмотрены два различных стиля: большой штурвал и мини-штурвал.
Размер штурвала управляет размером его сегментов и отображением меток на самом штурвале. Уровень непрозрачности регулирует видимость объектов в модели, расположенных за штурвалом.
Подсказки штурвалов, информация об инструментах и текст под курсором
При наведении курсора на каждую кнопку штурвала отображаются подсказки под штурвалом. Они сообщают, какое действие выполняется при щелчке сегмента или нажатии кнопки.
Аналогично подсказкам, информация об инструментах и текст под курсором отображаются при активации одного из инструментов навигации штурвала. Информация об инструменте содержит инструкции по работе с ним. Текст под курсором отображает имя активного инструмента навигации рядом с курсором. Отключение информации об инструменте и текста под курсором влияет только на сообщения, которые отображаются при использовании мини-штурвалов или большого суперштурвала.
Меню "Штурвал"
Меню "Штурвал" содержит параметры для:
- переключения между доступными большими и мини-штурвалами;
- перехода к исходному виду на главную страницу;
- изменения настроек текущего штурвала;
- управления поведением инструментов 3D-навигации для орбиты, осмотра и обхода.
Текущий штурвал и программа определяют, какие элементы доступны в меню "Штурвал".
Типы штурвалов
Ниже перечислены различные доступные штурвалы.
Штурвал для 2D-навигации
С помощью этого штурвала можно вызвать основные инструменты 2D-навигации. Им удобно пользоваться, когда у мыши нет колеса прокрутки.
Штурвалы для объектов
Большие и мини-штурвалы для объектов позволяют просматривать отдельные объекты или элементы модели. Большой (базовый) штурвал для объектов оптимизирован для пользователей, которые только начинают работать в 3D-среде. Мини-штурвал для объектов оптимизирован для опытных пользователей 3D-среды.
Параметры на мини-штурвалах для объектов:
- Зумирование (верхний сегмент)
- Перемотка (правый сегмент)
- Панорамирование (нижний сегмент)
- Орбита (левый сегмент)
Штурвалы для зданий
Большие и мини-штурвалы для зданий позволяют перемещаться по моделям, таким как здания, сборочные линии, корабли и буровые установки. Также можно перемещаться внутри и вокруг модели. Большой штурвал для зданий оптимизирован для пользователей, которые только начинают работать в 3D-среде. Мини-штурвал для зданий оптимизирован для опытных пользователей 3D-среды.
Параметры на мини-штурвале для зданий:
- Обход (верхний сегмент)
- Перемотка (правый сегмент)
- Вверх/Вниз (нижний сегмент)
- Осмотр (левый сегмент)
Суперштурвалы
В больших и мини-суперштурвалах объединены инструменты 3D-навигации, доступные на штурвалах для объектов и зданий. Можно просматривать отдельные объекты и перемещаться внутри и вокруг модели. Большие и мини-суперштурвалы оптимизированы для опытных пользователей 3D-среды.
Параметры на мини-суперштурвале:
