Tento postup slouží k výběru pole sady listů, které se má vložit do výkresu.
- Otevřete dialogové okno Pole z jedné z následujících komponent:

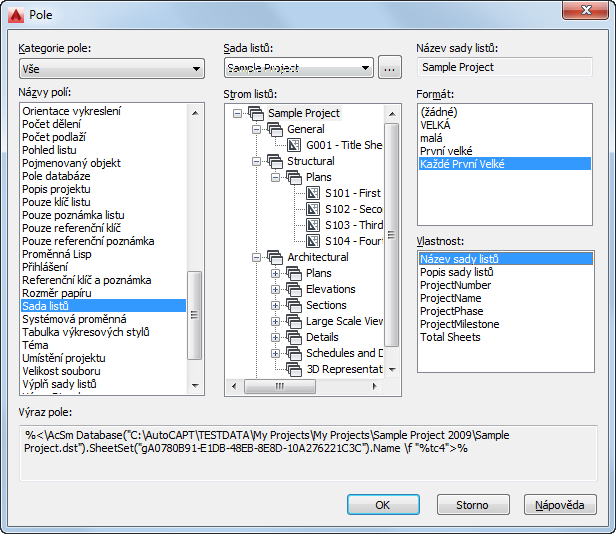

Chcete-li... Pak… vložit pole sady listů do prvku textu viz část Vkládání polí do textu aplikace AutoCAD. vložit pole sady listů do prvku textu o více řádcích (mtext) viz část Vložení pole do textu aplikace AutoCAD s více řádky. vložit pole sady listů do buňky tabulky aplikace AutoCAD viz část Vkládání polí do buněk tabulky aplikace AutoCAD. vložit pole sady listů do definice atributu viz část Vkládání polí do atributů aplikace AutoCAD. vložit pole sady listů do definice sady vlastností viz část Vložení polí do definic sady vlastností. vložit pole sady listů do vlastnosti objektu viz část Vkládání zástupných symbolů pole do vlastností objektu. vložit pole sady listů do stylu objektu viz část Přidání polí k vlastnostem stylu objektu. - V části Kategorie pole vyberte možnost Sada listů.
V části Názvy polí se zobrazí všechna pole vztahující se na sadu listů.
- Vyberte pole, které chcete vložit.
- Pokud jste vybrali možnost Aktuální uživatelská sada listů nebo Aktuální uživatelský list, vyberte požadovanou vlastnost v názvu vlastnosti Vlastní.
- Pokud jste vybrali možnost Sada listů, můžete pro zobrazení v poli vybrat libovolnou sadu listů a libovolný list. Sadu listů nebo pole listu je možné vložit jako hypertextový odkaz tak, že kliknutím na pole na výkresu otevřete list nebo sadu listů, které jsou spojeny s příslušným polem.
V případě potřeby přejděte na jinou sadu listů.
- Pokud jste vybrali možnost ZástupnýSymbolSadyListů, vyberte správný zástupný symbol v části Typ zástupného symbolu. Poznámka: Pole pro název listu, číslo listu, popis listu, název pohledu a číslo pohledu je možné vytvořit jako hypertextový odkaz, který přejde na list nebo pohled prostorového modelu, na který se odkazuje.
- V části Formát vyberte formát textu nebo dat pro pole.
- Klikněte na tlačítko OK.
