Material- und Map-Knoten in der aktiven Ansicht

Beim Bearbeiten von Materialien und Maps erscheinen diese in der aktiven Ansicht als "Knoten", die miteinander vernetzt werden können.

Beispiel für einen Materialknoten

Ein Knoten verfügt über mehrere Komponenten:

• In der Titelleiste befindet sich ein kleines Vorschausymbol, gefolgt vom Namen und Typ des Materials bzw. Maps.
• Unterhalb der Titelleiste befinden sich Felder, in denen die Komponenten des Materials oder Maps angezeigt werden.

  Vorgabemäßig zeigt der erweiterte Material-Editor nur die Felder an, die gemappt werden können.

• Auf der linken Seite der einzelnen Felder befindet sich eine runde Eingangsbuchse. Mit diesen Optionen können Sie beispielsweise ein Map mit der Komponente vernetzen.
• Auf der rechten Seite des gesamten Knotens befindet sich eine runde Ausgangsbuchse. Mit dieser Option können Sie ein Map mit einem Material oder ein Material mit einem Objekt vernetzen.


  Eingangs- und Ausgangsbuchsen

  1. Eingangsbuchsen der Materialfelder

  2. Ausgangsbuchse des gesamten Materials

Sie können den Knoten ausblenden oder zum Anzeigen der Felder erweitern. Sie können ebenfalls die horizontale Größe eines Knotens verändern, damit die Feldnamen einfacher zu lesen sind.

Steuerelemente für die Knotendarstellung

1. Ausblenden/Erweitern des Knotens.

2. Ändern Sie die Größe des Knotens.

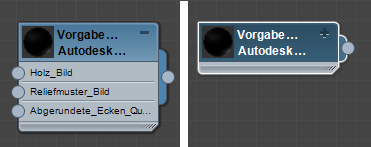

Links: ein erweiterter Knoten (das Symbol zum Ein-/Ausblenden ist ein Minuszeichen)

Rechts: der gleiche Knoten nach dem Ausblenden (das Symbol zum Ein-/Ausblenden ist ein Pluszeichen)

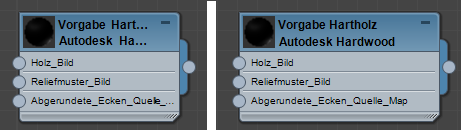

Links: ein erweiterter Knoten

Rechts: der gleiche Knoten, nachdem die Größe durch Ziehen des Größenänderungssymbols angepasst wurde

Anmerkung: Wenn Sie die Größe eines Knotens durch Ziehen an der rechten unteren Ecke ändern, wird die Darstellung des Mauszeigers nicht geändert, aber die Darstellung der Ecke selbst von abgeschrägt zu rechteckig.

Sie können die Größe der Vorschau in der Titelleiste eines Knotens vergrößern, indem Sie darauf doppelklicken. Um die Größe der Vorschau zu reduzieren, doppelklicken Sie erneut darauf.

Links: ein Knoten mit der vorgegebenen Vorschaugröße

Rechts: Die Vorschau wurde durch Doppelklicken vergrößert. (Durch erneutes Doppelklicken wird die ursprüngliche Größe wiederhergestellt).

Während die Parameter eines Knotens im Parametereditor angezeigt werden, erscheinen sie in der aktiven Ansicht mit einem gestrichelten Rand.

Markierung für einen Knoten im Parametereditor
