So navigieren Sie von der Registerkarte Ortsansicht aus

Navigieren Sie von der Betriebsmitteldarstellung in der Betriebsmittel-Strukturansicht oder vom Bereich Details und Verbindungen zu einem Symbol in der Zeichnung.

1. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden

2. Klicken Sie im Projektmanager auf die Registerkarte Ortsansicht.

3. Um von der Registerkarte Ortsansicht zu einer Betriebsmittel-Kennzeichnung zu navigieren, führen Sie einen der folgenden Schritte durch:

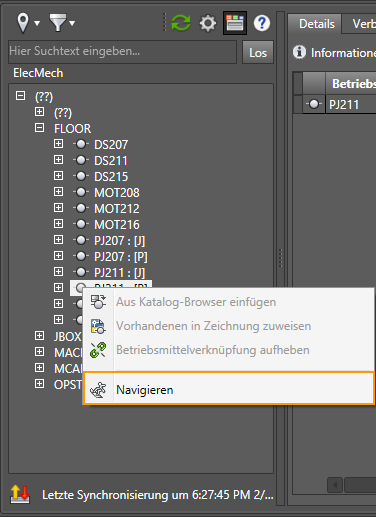

   • Klicken Sie mit der rechten Maustaste auf ein Betriebsmittel in der Betriebsmittel-Strukturansicht, und wählen Sie Navigieren aus.

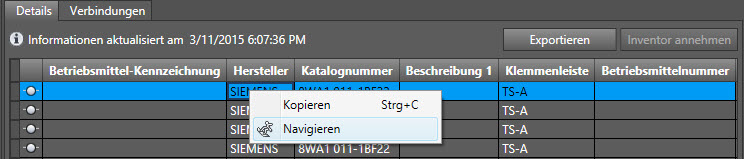

   • Klicken Sie auf Details und Verbindungen anzeigen und dann auf die Registerkarte Details. Klicken Sie mit der rechten Maustaste auf ein Betriebsmittel im Raster, und wählen Sie Navigieren aus.

4. Um zu einer Drahtnummer zu navigieren, klicken Sie auf Details und Verbindungen anzeigen und dann auf die Registerkarte Verbindungen. Wählen Sie eine Zeile bzw. eine Gruppe von Zeilen aus, klicken Sie mit der rechten Maustaste, und wählen Sie Navigieren.
5. Um auf ein bestimmtes Exemplar zu zoomen, führen Sie einen der folgenden Schritte durch:

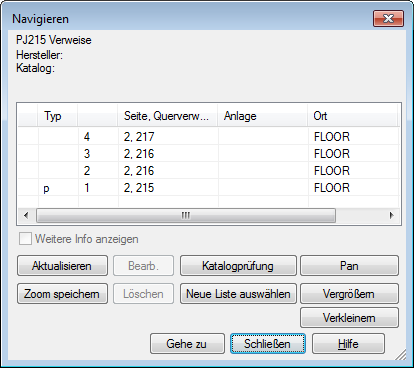

   • Wählen Sie im Dialogfeld Navigieren eine Zeile aus, und klicken Sie auf Gehe zu.
   • Doppelklicken Sie im Dialogfeld Navigieren auf einen beliebigen Verweis.


   Die Zeichnung wird automatisch geöffnet, wenn sie noch nicht geöffnet ist.
