Procedimiento para resolver diferencias de un componente enlazado

Actualice los valores de componente para que coincida con el componente de Inventor enlazado.

1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Buscar

2. En el Gestor de proyectos, haga clic en la ficha Vista de posición.

3. En la ficha Vista de posición, seleccione un componente enlazado con diferencias.
4. Haga clic en Mostrar detalles y conexiones.

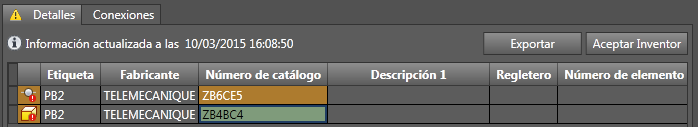

5. En el panel de detalles y conexiones, haga clic en la ficha Detalles.
6. Lleve a cabo una de las siguientes acciones:

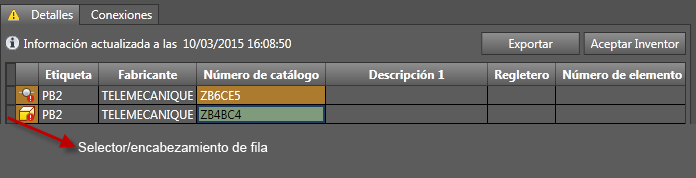

   • Haga clic en el selector de fila (encabezamiento) para seleccionar toda la fila del componente de AutoCAD Electrical.

   • Hacer clic en una celda individual

7. Haga clic en Aceptar Inventor.

   Si existen diferencias en los atributos de etiqueta, instalación y posición, actualice manualmente el valor del componente de Electrical con los valores equivalentes de Inventor, ya que estos atributos no forman parte de la función Aceptar Inventor.

8. En el cuadro de diálogo Insertar/editar componente, haga clic en Aceptar para aceptar los valores de pieza de Inventor.
9. Si los datos del catálogo se actualizan, haga clic en Sí para actualizar todos los valores asociados, como los de fabricante, código de ensamblaje, número de catálogo, lista de polos, número de elemento, implantación del armario y descripción del componente seleccionado.
10. En la ficha Vista de posición, haga clic en Actualizar para ver el componente enlazado en la vista en árbol del componente.
