Además de examinar el modelo analítico de energía en Revit, puede utilizar Autodesk Design Review para ver una visualización del mismo.
Antes de llevar a cabo este procedimiento, realice las siguientes acciones:
- Si no tiene Design Review instalado en el equipo, instálelo. Puede descargar el software gratuitamente en www.autodesk.es.
- Genere un análisis energético de un diseño conceptual o de elementos de construcción.
Para vista del modelo analítico de energía en Design Review
- Haga clic en la ficha Analizar
grupo Análisis energético
(Resultados y comparación). - En el cuadro de diálogo Resultados y comparación, seleccione el análisis energético que desee.
- Haga clic en AbrirDesign Review.
Design Review se abre y muestra el modelo analítico de energía 3D que se ha utilizado para el análisis. Muestra los espacios y superficies que se han definido.

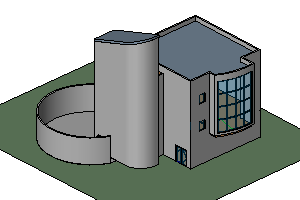

| El modelo de construcción en Revit | El modelo analítico de energía en Design Review |
|---|---|
|
|
En Design Review puede hacer las acciones siguientes:
- Utilice ViewCube y los elementos de la barra de herramientas Lienzo para manipular el modelo e inspeccionarlo para ver si hay irregularidades.
- Utilice la paleta Modelo para expandir la lista de superficies o espacios y haga clic en un objeto de la lista para resaltarlo en el lienzo. A continuación, consulte las propiedades en la paleta Propiedades del objeto.
- Haga clic en el botón Ayuda o pulse F1 para obtener más información sobre el uso de Design Review.
