Une autre solution consiste à examiner le modèle analytique d'énergie dans Revit et à le visualiser à l'aide d'Autodesk Design Review.
Avant d'effectuer cette procédure, effectuez les opérations suivantes :
- Si Design Review n'est pas déjà installé sur l'ordinateur local, installez-le. Ce logiciel peut être téléchargé gratuitement à partir de www.autodesk.fr.
- Générez une analyse d'énergie du modèle conceptuel et/ou des éléments de construction.
Pour afficher le modèle analytique d'énergie dans Design Review
- Cliquez sur l'onglet Analyser
le groupe de fonctions Analyse d'énergie
(Résultats et comparaison). - Dans la boîte de dialogue Résultats et comparaison, sélectionnez l'analyse d'énergie souhaitée.
- Cliquez sur OuvrirDesign Review.
Design Review s'ouvre et affiche le modèle analytique d'énergie qui a été utilisé pour l'analyse. Il affiche les surfaces et espaces définis.

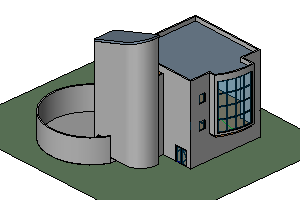

| Le modèle de bâtiment dans Revit | Le modèle analytique d'énergie dans Design Review |
|---|---|
|
|
Dans Design Review, vous pouvez effectuer les opérations suivantes :
- Utilisez l'outil ViewCube et les outils de la barre d'outils Toile pour manipuler le modèle et rechercher les irrégularités.
- Utilisez la palette Modèle pour développer la liste des surfaces ou des espaces, puis cliquez sur un objet dans la liste pour le mettre en surbrillance dans la toile. Ensuite, affichez ses propriétés dans la palette des propriétés d'objet.
- Cliquez sur le bouton d'aide ou appuyez sur F1 pour obtenir plus d'informations sur l'utilisation de Design Review.
