2D 断面図/立面図でマテリアル定義を結合するには

2D 断面図/立面図を作成するときにマテリアル定義を結合するには、次の手順を実行します。

ときには、現実世界の 1 つのオブジェクトが AutoCAD Architecture ではさまざまなオブジェクトを使用してモデル化されることがあります。例はコンクリート基礎で、スラブと壁でモデル化されています。これらのオブジェクトは、1 つの基礎オブジェクトとして断面図および立面図では見えています。 共通するマテリアル定義を結合する新しいオプションを使用すると、次のようになります。2D 断面図/立面図が作成されるときに、それらのマテリアル定義のオブジェクトはすべて 1 つのオブジェクトに結合されます。同一平面にある面の間のエッジは削除されます。

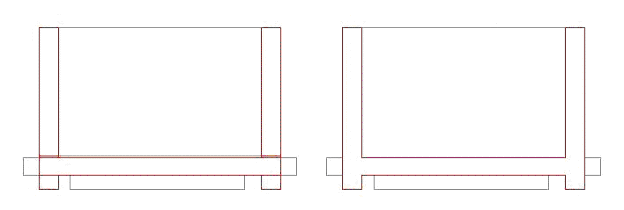

壁およびスラブの結合(右)

  1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします

    スタイル マネージャが表示され、ツリー ビューに現在の図面が展開されて表示されます。

  2. [多目的オブジェクト]、[マテリアル定義]の順に展開します。
  3. 変更したい[マテリアル定義]を選択します。
  4. [表示プロパティ]タブをクリックします。
  5. 変更内容を表示する表示レベルを選択し、[スタイルの優先]を選択します。

    太字の表示レベルが、現在の表示レベルです。

  6. 必要な場合は をクリックします。
  7. [その他]タブをクリックします。
  8. [2D 断面/立面図]で、[共通のマテリアルを結合]を選択します。
  9. [OK]をクリックします。
