マテリアルによって隠れている線の表示をコントロールするには

マテリアルの隠れている線を断面図または立面図に表示させるためには、この手順を実行します。

これによって、たとえば、地中や他の壁によって遮られているコンクリート壁やフーチング 壁の背後にある構造部材を表示することも頻繁に行われます。

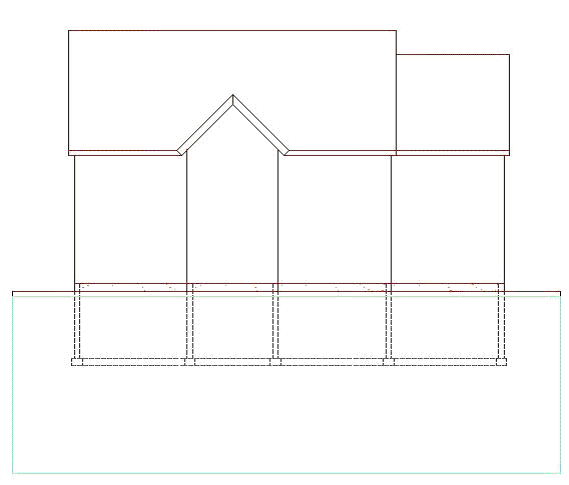

隠れている基礎壁を表示する

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします。

   スタイル マネージャが表示され、ツリー ビューに現在の図面が展開されて表示されます。

2. [多目的オブジェクト]、[マテリアル定義]の順に展開します。
3. 変更したい[マテリアル定義]を選択します。
4. [表示プロパティ]タブをクリックします。
5. 変更内容を表示する表示レベルを選択し、[スタイルの優先]を選択します。

   太字の表示レベルが、現在の表示レベルです。

6. 必要な場合は をクリックします。
7. [その他]タブをクリックします。
8. [2D 断面図/立面線図規則]で、[このマテリアルで隠れているエッジを表示]を選択します。
9. [OK]をクリックします。
