河川エリアや水エリアといった水フィーチャをモデルや提案にスケッチします。
水エリアは、[モデル エクスプローラ]では[サーフェス]画層であり、これらに関する情報はプロパティ パレットに表示されます。水エリアの数や総面積などの情報は、[提案管理]の[水]セクションに表示されます。
水エリアと河川を追加するには
をクリックします。
- [河川] (ポリライン)をスケッチするには、
をクリックします。
- [水エリア] (ポリゴン)をスケッチするには、
をクリックします。
- 水スタイルを選択して[OK]をクリックします。
注:
- [描画スタイルを選択]カタログに表示されているものと異なる水エリアまたは河川のスタイルを使用する場合は、[スタイル パレット]を使用して土地領域のスタイルを作成、編集できます。詳しくは、「概要 - スタイルを編集する」を参照してください。
- 水エリアと河川をスケッチしたら、そのスタイルを修正することができます。詳細は、「個々のフィーチャにスタイルを適用するには」を参照してください。
- また、水のスタイルのプロパティも編集できます。
- 地形上に境界をスケッチします。
操作 結果 表示
ポイントをクリックして、池や湖の境界を作成します。最後のポイントをダブルクリックして領域の作成を終了します。
選択した水スタイルで境界が塗りつぶされます。

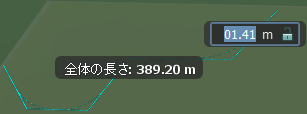

河川の直線パスを定義します。最後のポイントをダブルクリックして線分の作成を終了します。
直線の水フィーチャは、選択した水スタイルを使用します。水のいずれかの側の周囲にバッファが配置されます。
いずれかの操作を行います。
