カバレッジ エリアと同様に、土地領域を使用して、開発用の領域を特定します。モデルまたは提案内で土地領域をスケッチすると、描画された地形サーフェスが平坦になります。土地領域を使用して、指定した領域にグレーディング スタイルを追加することもできます。グレーディング スタイルにより、切土法面、切土のマテリアル、盛土法面、盛土のマテリアルの各値を指定できます。
注: 詳細については、土地領域とグレーディング(プレビュー)のビデオ プレイリストを参照してください。
土地領域をスケッチするには
をクリックします。
- [描画スタイルを選択]カタログで、任意の土地領域スタイルをクリックします。
注:
- [描画スタイルを選択]カタログに表示されている土地領域スタイル以外のスタイルを使用する場合は、スタイル パレットを使用して土地領域スタイルの作成と編集を行うことができます。詳しくは、「スタイルの編集について」を参照してください。
- 土地領域をスケッチしたら、その土地領域のスタイルを修正することができます。土地領域スタイルは、土地情報スタイル カタログの[マテリアル スタイル]タブに表示され、土地領域グレーディング スタイルは、[グレーディング]タブに表示されます。詳細については、「個々のフィーチャにスタイルを適用するには」を参照してください。
- モデルまたは提案内で土地領域をスケッチします。
注: 土地領域をスケッチすると、地形サーフェスが平坦になります。
-
操作 結果 表示 土地領域の始点をクリックし、各コーナーをもう一度クリックします。ダブルクリックして、土地領域の編集を完了します。
選択した土地領域スタイルで境界が塗りつぶされます。
土地領域内のグレーディングを追加または修正するには
- 対象の土地領域を選択して右クリックします。
- [プロパティ]をクリックします。

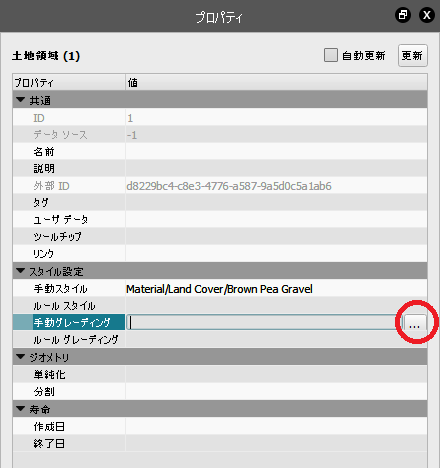

- プロパティ パレットで[手動グレーディング]をクリックし、次に[参照]ボタンをクリックします。
- ダイアログが表示されたら、グレーディング スタイルを選択して[OK]をクリックします。
- プロパティ パレットで[更新]をクリックします。
または、スタイル パレットからスタイルをドラッグして土地領域にドロップすることにより、スタイルを土地領域に適用することもできます。
追加情報
土地領域は、モデル エクスプローラではサーフェス画層になります。土地領域に関する情報は、プロパティ パレットに表示されます。土地領域の数と情報は、[提案管理]の[土地領域]セクションに表示されます。
