選択したサービスの製造パーツを配置します。
サービスを選択して作図領域に製造パーツを配置するには、[MEP 製造パーツ]パレットを使用します。ブラウザにパーツが一覧表示されていない場合は、[設定]をクリックして[構築設定]ダイアログを開き、[MEP 構築パーツ]パレットにコンテンツをロードします。
ビデオ: Revit での MEP 製造レイアウトの作成
- Revit MEP で新しいモデルを作成すると、[MEP 製造パーツ]パレットが既定で表示されます。表示されない場合は、[設備]タブ
[製造]パネル
(製造パーツ)をクリックします。
- または、[表示]タブ [ウィンドウ]パネル
[ユーザ インタフェース]ドロップダウン リスト [MEP 製造用パーツ]をクリックします。
注: 製造用部品構成を指定するよう求められた場合は、[製造用部品設定]ダイアログを使用して製造用部品構成を指定し、部品種別をロードします。 - または、[表示]タブ

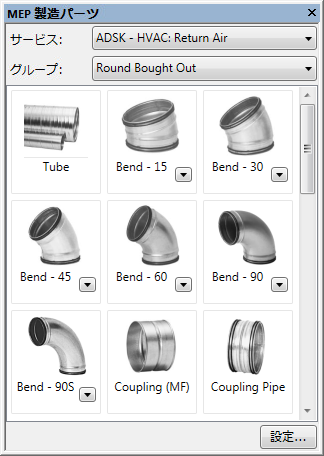

- [MEP 製造パーツ]パレットのドロップダウン リストから、[サービス]と[グループ]を選択します。
- パーツ ボタンをクリックして、作図領域にカーソルを移動します。
- 一部のパーツ ボタンには矢印が表示されます。このボタンでは使用可能なパーツのリストから選択できます。
矢印をクリックすると、ドロップダウン リストにサイズに基づいた追加のパーツが表示されます。このドロップダウン リストは、推奨経路設定のように、サービスの定義によってコントロールされます。たとえば、曲げの場合、特定のサイズまではプレスによる曲げが使用され、それより大きなサイズの場合はセグメント化による曲げが使用されることがあります。
- [MEP 製造用パーツ]パレット内の一部のパーツ ボタンはグレー表示されます。
これは、その構築パーツ(ITM)が、現在、Revit MEP でサポートされていないことを示します。これには、フレキシブルダクト、構造要素、吹き出し口、設備機器といったコンポーネントも含まれます。カテゴリの標準配置ツールを使用すれば、これらのコンポーネントの代わりに、Revit ファミリ(RFA)ベースのコンポーネントを使用できます。
- サイズを指定する際に、調達したダクトや配管継手などの一部のパーツには、プロパティ パレットに[製品入力]フィールドが表示されます。[製品入力]リストは、選択したパーツで使用できるサイズのカタログです。製品リストのパーツを配置する場合は、プロパティ パレットの[製品入力]の[拘束]で、サイズを選択します。一般的なパーツやテンプレート パーツの寸法を修正するには、[パーツを編集]ボタンを使用します。一般的なパーツを配置する場合は、プロパティ パレットの[メイン端点]にある[主要なメイン幅]と[主要なメイン深さ]にサイズを入力します。[寸法]で、[長さオプション]と[長さ]を指定します。カタログのパーツはある固定したサイズのものだけが利用可能です。
- その他の製造用パーツ(角型ダクトなど)には、フレキシブルなパラメータがあります。最も一般的に使用されるパラメータはプロパティ パレットで使用できます。
注: 一般的なダクトを配置する場合は、パーツ マテリアルを指定する必要があります。プロパティ パレットの[機器]で、[パーツ マテリアル]を指定します。
- 一部のパーツ ボタンには矢印が表示されます。このボタンでは使用可能なパーツのリストから選択できます。
- 直線セグメントに吊材を配置するには、[グループ]ドロップダウンから吊材のタイプを選択します。
- 吊材を配置するときは、セグメントのエッジか中心線に沿ってカーソルを置きます。吊材は、直線の水平製造セグメントにのみ配置できます。既定では、吊材は最も近い構造要素にアタッチされます。構造カテゴリには、床、屋根、構造フレーム(梁やトラスなど)、階段、べた基礎などがあります。使用可能な構造がない場合、Revit MEP は、ITM ファイル定義に設定されている既定のロッドの長さを使用します。
- ダクトや配管に断熱材やライニングを追加するには、プロパティ パレットの[機器]で[断熱材の仕様]のドロップダウン リストをクリックします。
- パーツを配置するには、作図領域にカーソルを置きます。
- クリックしてパーツを配置します。
- 一般的なパーツを配置する場合は、接続先のパーツに基づいてそれぞれのパーツのサイズが自動的に変更されます。
- 引き続き[MEP 製造用パーツ]パレットからパーツを選択して配置します。
- 現在接続されていないコネクタを持つ製造用パーツの未接続マーカーを表示するには、[解析]タブ [システムをチェック]パネル
(未接続を表示)をクリックし、次の項目から 1 つまたは複数選択します。
- ダクト
- 配管
- ケーブル ラックと電線管
- 電気
- 製造用ハンガー部品
