링크된 구성요소의 차이점을 해결하려면

링크된 Inventor 구성요소와 일치시키려면 구성요소 값을 업데이트합니다.

1. 프로젝트 탭 프로젝트 도구 패널 관리자를 클릭합니다. 찾기

2. 프로젝트 관리자에서 위치 뷰 탭을 클릭합니다.

3. 위치 뷰 탭에서 차이점이 있는 링크된 구성요소를 선택합니다.
4. 상세 정보 및 연결 표시를 클릭합니다.

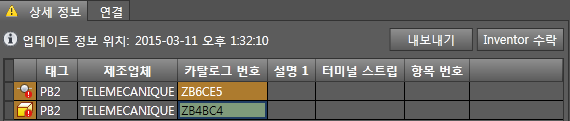

5. 상세 정보 및 연결 창에서 상세 정보 탭을 클릭합니다.
6. 다음 중 하나를 수행합니다.

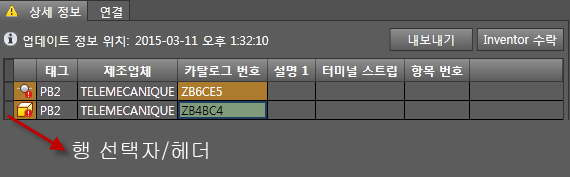

   • 행 선택자(헤더)를 클릭하여 AutoCAD Electrical 구성요소의 전체 행을 선택합니다.

   • 개별 셀을 클릭합니다.

7. Inventor 수락을 클릭합니다.

   태그, 설치 및 위치 속성에 차이점이 있을 경우, 이러한 속성은 Inventor 수락 작업의 적용을 받지 않으므로 동급의 Inventor 값으로 Electrical 구성요소의 값을 수동 업데이트합니다.

8. 구성요소 삽입/편집 대화상자에서 확인을 클릭하여 Inventor 부품 값을 수락합니다.
9. 카탈로그 데이터가 업데이트되는 경우 예를 클릭하여 선택된 구성요소의 연관된 모든 값(예: 제조업체, 조립품 코드, 카탈로그 번호, 정격, 핀 리스트, 항목 번호, 패널 외곽설정 및 설명)을 업데이트합니다.
10. 위치 뷰 탭에서 갱신 을 클릭하여 구성요소 트리 뷰에서 링크되고 업데이트된 구성요소를 확인합니다.
