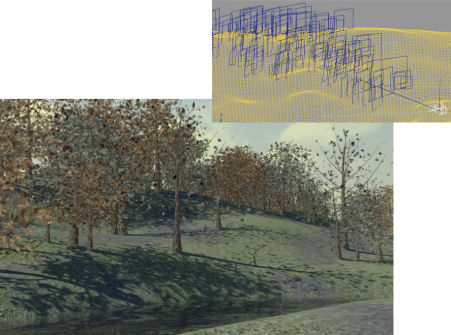

Neste tutorial, você aprenderá como usar partículas que se comportam como “quadros de aviso”: cada partícula exibe uma imagem de árvore de bitmap que pode ser renderizada rapidamente, enquanto uma partícula duplicada projeta a sombra da árvore.
Árvores modeladas usando técnicas convencionais de 3D podem produzir resultados autênticos, mas uma única árvore normalmente pode incluir 20.000 faces poligonais ou mais. Se for necessário duplicar a árvore muitas vezes para criar uma floresta, por exemplo, é possível deparar-se com uma renderização que envolva milhões de polígonos.
No entanto, existe uma forma de preencher a cena com muitas árvores reais sem sacrificar a velocidade de renderização. É possível fazer isso utilizando um sistema de partículas para gerar um número de partículas na forma de planos bidimensionais ou “quadros de aviso”. Um mapa de uma árvore é projetado em cada quadro de aviso.
Este método de partículas permite o mapeamento de diferentes tamanhos e formas de árvores e é bastante econômico para a renderização. Mas também traz à tona diversas questões importantes.
Como a imagem da árvore é bidimensional, ela pode ser vista corretamente somente quando estiver voltada diretamente para a câmera. Se for vista de um determinado ângulo, pode perder o realismo.

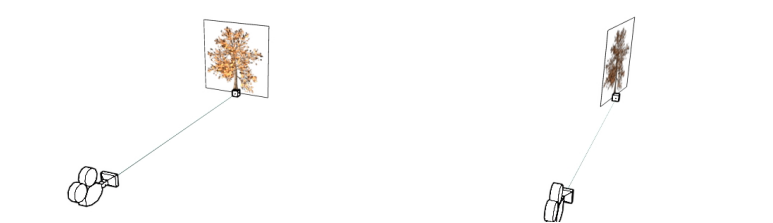

Esquerda: Árvore de partículas de frente para a câmera
Direita: Árvore de partículas no ângulo oblíquo da câmera
Por este motivo, o plano no qual a imagem é mapeada deve ser continuamente reorientado em direção à câmera, conforme ela se movimentar em torno da cena.

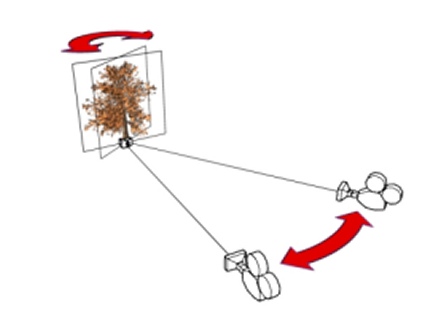

A árvore de partículas volta-se continuamente para a câmera
Outra consideração é como as árvores de partícula bidimensional projetam sombras. Se a fonte de luz (normalmente o sol) não se voltar diretamente para o plano do quadro de aviso, a árvore irá projetar uma sombra oblíqua não realista, como mostrada na seguinte ilustração.

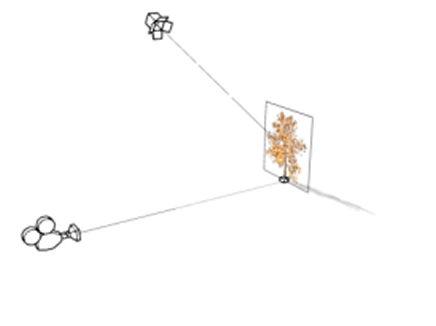

A fonte de luz faz com que a árvore de partícula projete uma sombra em um ângulo oblíquo
Portanto, um segundo conjunto de planos de árvore de partícula deve ser gerado. O primeiro conjunto deve mostrar a árvore sem nenhuma sombra, enquanto o segundo conjunto deve mostrar uma sombra e nenhuma árvore.

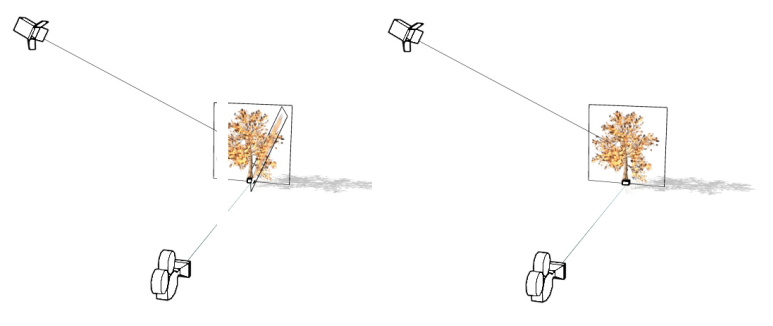

Esquerda: Segunda árvore de partícula orientada para a fonte de luz com sombra visível
Direita: Segunda árvore de partícula oculta com somente a sombra visível
Os planos de árvore visíveis são orientados para se voltarem continuamente para câmera, enquanto os planos de árvore somente de sombra voltam-se continuamente para a fonte de luz. É possível definir a orientação da árvore e da sombra nas configurações do parâmetro do sistema de partículas.
Também deve ser introduzido um grau de irradiação para as árvores com base em partículas geradas. Caso contrário, se a fonte de luz ficar atrás do objeto na vista da câmera, como mostrado na seguinte ilustração, o objeto poderá aparecer mais escuro do que deveria.

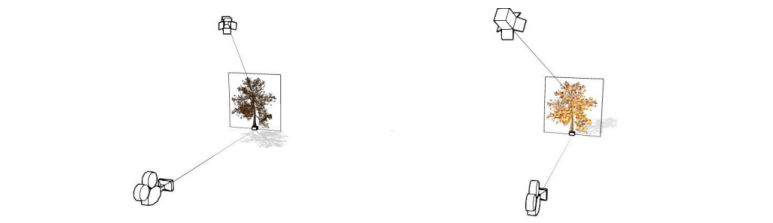

Esquerda: Vista da câmera da árvore de partículas de retroiluminação sem nenhuma irradiação
Direita: Vista da câmera da árvore de partículas iluminada diretamente pela fonte de luz
Neste tutorial, você aprenderá a:
- Criar objetos de árvore e modificar seus materiais
- Criar um sistema de partículas
- Usar operadores para modelar eventos do sistema de partículas
- Imagens de mapa para partículas geradas
- Definir visibilidade de partículas
- Atribuir submateriais às partículas geradas
- Reorganizar o posicionamento de partículas em uma cena
- Utilize a seleção de polígono para definir a área na qual as partículas serão renderizadas.
Nível de capacitação: intermediário
Tempo para ser completado: 1 hora e meia
Preparação para este tutorial
- Se você ainda não tiver feito o download dos arquivos do tutorial (cenas MAX e outros recursos), efetue o download e descompacte em uma pasta de projeto chamada tutoriais \Autodesk 3ds Max 2016. Consulte Onde encontrar os arquivos de tutorial.
- Na barra de ferramentas Acesso rápido, clique em
(Pasta de projeto) e defina seu projeto atual para Tutoriais Autodesk 3ds Max 2016.
