Visão Geral da Biblioteca de Materiais do Civil View

No Civil View, a atribuição de material é automática. Isto é feito usando bibliotecas de materiais padrão.

As bibliotecas de materiais do Civil View são baseadas nestes conceitos:

• Todos os materiais do Civil View são materiais Múltiplos/Subobjeto. Este tipo de material atribui diferentes submateriais a faces de um objeto no nível de subobjeto.

  Isto funciona coincidindo um índice de submaterial no material Múltiplo/Subobjeto a uma ID de material atribuído a uma face.

• O Civil View atribui valores de ID de Material a geometria de superfície importada e objetos paramétricos como marcações de estrada, guard rails, iluminação de rua e sinais de estrada.

  Se você adicionar conteúdo personalizado às bibliotecas de materiais do Civil View (consulte Visão geral das Bibliotecas de Objetos do Civil View), você deve atribuir as devidas IDs de material a geometria se pretender que os objetos usem a biblioteca de materiais padrão do Civil View. Estes valores são exibidos nos tópicos a seguir.

• O Civil View gera alguns materiais Múltiplos/Subobjeto a partir de padrões codificados, enquanto cria e gerencia outros sob demanda. É possível alterar padrões codificados editando o arquivo da biblioteca de materiais relevante.

Visão geral da Biblioteca de Materiais

A Biblioteca de Materiais do Civil View inclui os seguintes materiais:

• CivilViewSurfaces

  Contém 50 submateriais por padrão. Estes derivam inicialmente de padrões codificados no Civil View, que são subsequentemente escritos em um arquivo civilviewsurfaces.mat da biblioteca de materiais. Este arquivo é criado automaticamente quando você inicia o Civil View pela primeira vez.

• CivilViewVehicles

  Contém 27 submateriais por padrão. Estes derivam inicialmente de padrões codificados no Civil View, que são subsequentemente escritos em um arquivo civilviewvehicles.mat da biblioteca de materiais. Este arquivo é criado automaticamente quando você inicia o Civil View pela primeira vez.

• CivilViewObjects

  Contém inicialmente 10 submateriais. Estes derivam de padrões codificados no Civil View. Submateriais adicionais são adicionados a este material de forma dinâmica quando você adiciona sinais ou quando são adicionados símbolos de marcação de estrada à cena.

• CivilViewTrees

  Este material é criado e gerenciado dinamicamente no Civil View. O Civil View adiciona automaticamente um novo submaterial ao material quando você adiciona um novo tipo de árvore à cena.

• CivilViewMarkings

  Este material é criado e gerenciado dinamicamente no Civil View. O Civil View adiciona automaticamente um novo submaterial ao material quando você adiciona um novo tipo de marcação de estrada linear à cena.

• CivilViewRails

  Este material é criado e gerenciado dinamicamente no Civil View. O Civil View cria o material e preenche-o com submateriais quando você adiciona um objeto de corrimão à cena.

  Os submateriais derivam automaticamente do conteúdo da pasta /railmaps dentro do Kit de Recursos de País, com um submaterial sendo adicionado a cada arquivo de imagem encontrado nesta pasta.

• CivilViewBuildings

  Este material é criado e gerenciado dinamicamente no Civil View. O Civil View cria e preenche o material com submateriais quando você adiciona um objeto de edifício à cena.

  Os submateriais derivam automaticamente do conteúdo da pasta /buildingmaps dentro do Kit de Recursos de País, com um submaterial sendo adicionado a cada arquivo de imagem encontrado nesta pasta.

Nota: Embora estas definições de material sejam automaticamente carregadas em cada cena, elas não são automaticamente carregadas no Editor de Materiais do 3ds Max.

Aviso: Não altere o nome destes materiais. O Civil View depende destes nomes para monitorar e gerenciar definições de materiais de forma dinâmica.

Opções de Renderização no 3ds Max

O tipo de submaterial padrão usado no Civil View difere em função do tipo de agente de renderização de produção que está ativo quando uma definição de material do Civil View é carregada em cada cena.  Isto serve para garantir que os materiais sejam otimizados para aproveitar todas as vantagens do uso de cada agente de renderização (consulte Agentes de renderização).  Geralmente, os seguintes tipos de materiais são usados pelo Civil View:

• No caso dos agentes de renderização mental ray, iray e Quicksilver: Materiais de Arco e Design

• No caso de todos os outros agentes de renderização: Materiais padrão

Personalizando Materiais do Civil View

Quando o material CivilViewSurfaces é carregado em uma cena do 3ds Max pela primeira vez, o Civil View determina o estado inicial deste material usando o método a seguir:

1. O Civil View procura a pasta /materiallibraries no caminho Pasta de Projeto 3ds Max atual por um arquivo da biblioteca de materiais chamado civilviewsurfaces.mat .

2. Se ele encontrar civilviewsurfaces.mat , ele pesquisa uma definição de material Múltiplo/Subobjeto chamada CivilViewSurfaces.

3. Se ele encontrar o material CivilViewSurfaces, ele carrega este material e usa-o como o material CivilViewSurfaces na cena atual.

4. Se ele não encontrar CivilViewSurfaces em civilviewsurfaces.mat , ele cria um material CivilViewSurfacespara a cena atual usando padrões codificados.

   Neste caso, o Civil View cria um novo arquivo civilviewsurfaces.mat na pasta /materiallibraries da Pasta de Projeto atual do 3ds Max. Este novo arquivo da biblioteca de materiais é, portanto, usado para todas as cenas criadas subsequentemente que compartilham a mesma Pasta de Projeto do 3ds Max.

Para alterar o estado inicial do material CivilViewSurfaces para outras cenas que compartilham a mesma Pasta de Projeto do 3ds Max, você tem duas opções:

• Sobrescrever o material material CivilViewSurfaces gerado automaticamente no arquivo civilviewsurfaces.mat com um material Múltiplo/Subobjeto com o mesmo nome.

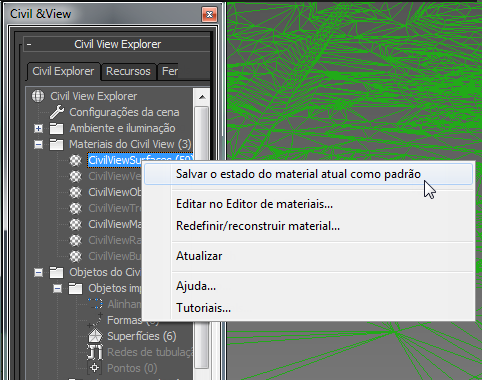

  Uma forma fácil de conseguir isso é personalizar o material de acordo com suas preferências pessoais no 3ds Max e, a seguir, clicar com o botão direito no material CivilViewSurfaces no painel Civil View Explorer e selecionar Salvar Estado do Material Atual como Padrão.



• Exclua o arquivo civilviewsurfaces.mat atual. Isso irá garantir que cenas criadas subsequentemente que compartilham a mesma Pasta de Projeto do 3ds Max usem os padrões codificados.  Será criado um novo arquivo civilviewsurfaces.mat (com base nestes padrões codificados) da próxima vez que o material for carregado em uma nova cena.

Você pode gerenciar o material CivilViewVehicles exatamente da mesma forma, mas usando um arquivo da biblioteca de materiais denominado civilviewvehicles.mat .
