Масштабирование аннотаций позволяет печатать аннотации одной высоты или размера независимо от масштаба видового экрана. В AutoCAD Architecture масштаб аннотаций можно связать с аннотативными объектами, чтобы размер этих объектов можно было изменять в соответствии с заданным масштабом аннотаций в пространстве модели и правильно отображать в пространстве листа. Также можно включить или отключить отображение объектов аннотаций, которые не входят в текущий масштаб аннотаций.

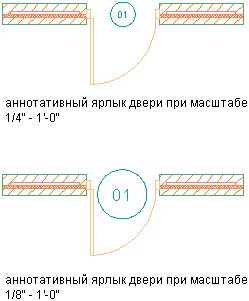

На следующем рисунке показана марка двери, отображающаяся в двух различных масштабах аннотаций. Марка двери создана в чертеже с первым масштабом аннотаций, затем масштаб аннотаций был изменен.

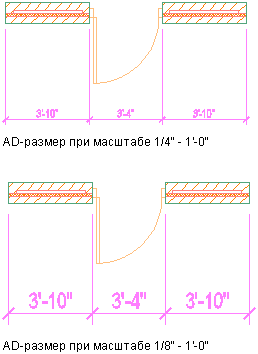

На следующем рисунке показан AD-размер, отображающийся в двух различных масштабах аннотаций. AD-размер создан в чертеже с первым масштабом аннотаций, затем масштаб аннотаций был изменен.
