Вкладка "Местоположение" в Диспетчере проектов
На новой вкладке "Местоположение" в Диспетчере проектов представлен полный обзор устройств и проводных соединений, которые содержатся в активном проекте. Компоненты организованы по значениям функциональной группы и места.
Вкладка "Местоположение" используется для выполнения следующих действий:
- наведения указателя на устройство для просмотра каталожного номера, описания и сведений о номинальном значении;
- развертывания устройства для просмотра значений вывода компонента;
- фильтрации списка по значениям функциональной группы и места;
- обновления вида с учетом изменений во всем проекте;
- поиска устройства в списке по поисковому запросу;
- перехода к выбранному компоненту по щелчку правой кнопкой мыши;

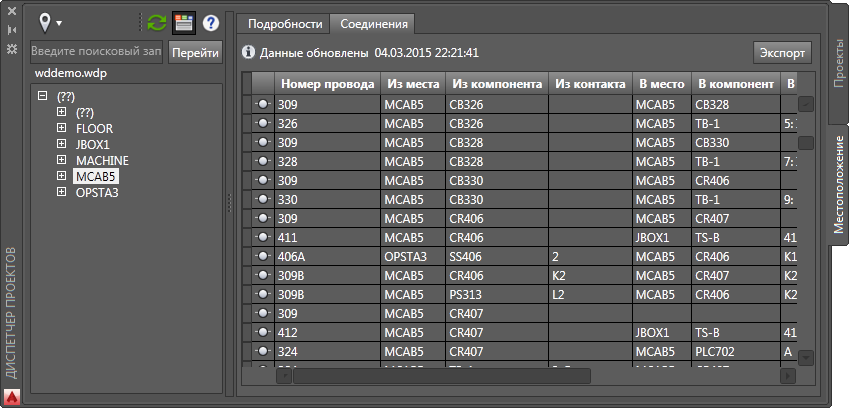

- отображения панели "Подробности" для просмотра сведений о компоненте и панели "Соединения" для просмотра сведений о таблице соединений;

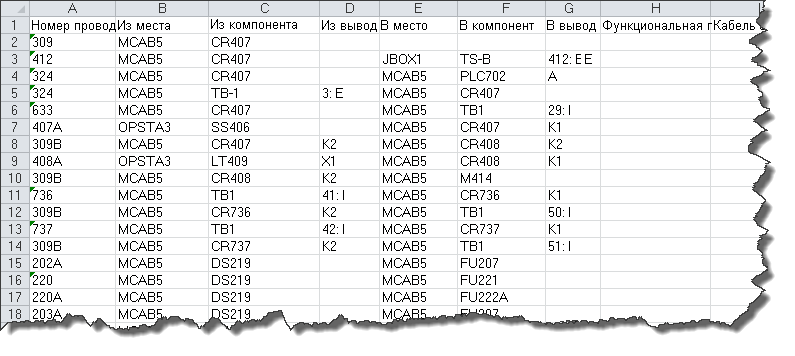

- экспорта данных, отображаемых на панели "Подробности" или "Соединения", в файл CSV или XLS.
Совместимость AutoCAD Electrical и Inventor
Теперь можно связать проект AutoCAD Electrical с проектом Inventor. найти
Такая связь обеспечивает обмен данными между электрическими 2D- и 3D-системами. После связывания проектов перейдите на вкладку "Местоположение", чтобы просмотреть компоненты и данные как из AutoCAD Electrical, так и из Inventor.
После связывания проектов можно выполнять следующие действия.
- Связывать компонент AutoCAD Electrical с деталью Inventor с помощью одной из следующих команд:
- Вставить из обозревателя каталогов. Выполните поиск по каталожному номеру, используя данные из детали Inventor, где можно вставить графический образ для связи с деталью Inventor.
- Связать с существующим компонентом в чертеже. Выберите графический образ на чертеже, чтобы связать его с деталью Inventor.

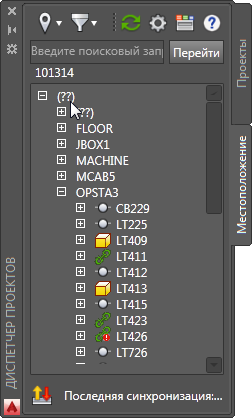

- Узнавать статус связи для устройства, обозначенный значком рядом с позиционным обозначением устройства:
Компонент AutoCAD Electrical не связан с компонентом Inventor.
Компонент Inventor не связан с компонентом AutoCAD Electrical.
Компоненты AutoCAD Electrical и Inventor связаны.
Компоненты AutoCAD Electrical и Inventor связаны, но между ними есть несоответствие.
Кабель в AutoCAD Electrical не связан с кабелем в Inventor.
Кабель в Inventor не связан с кабелем в AutoCAD Electrical.
Кабели в AutoCAD Electrical и Inventor связаны.
Кабели в AutoCAD Electrical и Inventor связаны, но между ними есть несоответствие.
- Фильтровать вид по статусу связи.
- Обновлять данные из Inventor.

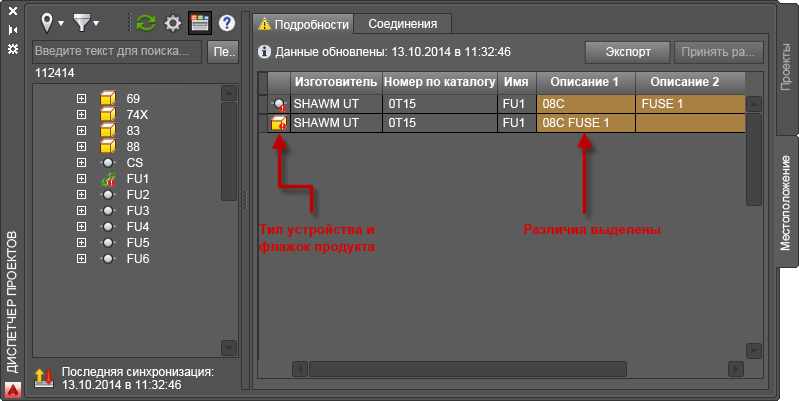

- Использовать панель подробных сведений и соединений, чтобы оценить различия между связанными компонентами.
- Использовать кнопку "Принять равноправный компонент", чтобы нивелировать различия между связанными компонентами.
Эта же функция доступна в Inventor на новой вкладке "Электромеханическая связь" на ленте "Сборка".
Последовательность проводов по умолчанию

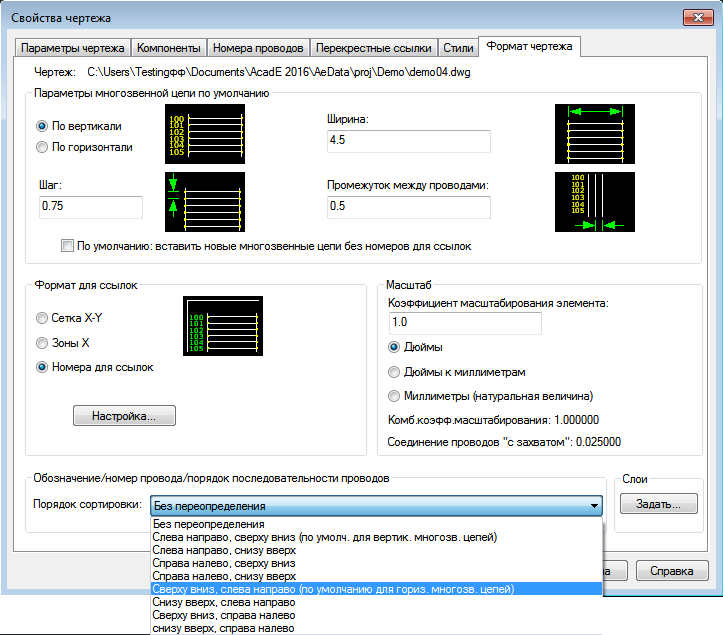

Свойство чертежа и проекта для порядка сортировки теперь применяется к последовательности проводов (как и порядок нумерации проводов и позиционных обозначений). Он позволяет задавать последовательность проводов в сетях, содержащих несколько компонентов.
При определении последовательности точек подключения AutoCAD Electrical выполняет следующие действия:
- Проверяет последовательность проводов, определенную с помощью команды "Редактировать последовательность проводов", включая все соединения непосредственно с клеммами.
- Проверяет наличие в сети проводов Т-образных угловых соединений.
- Проверяет наличие компонентов, занимающих одинаковые места.
- Использует свойство чертежа "Порядок сортировки" для определения соединений с компонентами, не учтенными при предыдущих проверках.
Поддержка атрибута номера провода
Измените атрибуты номеров проводов (W01USER–W10USER) в диалоговом окне "Редактировать номер/атрибуты провода". Эти значения теперь доступными полями в следующих отчетах:
- Таблица соединений
- Список проводов для компонента
- Штыри соединителей
- План клемм
- Таблица подключения внешних проводок
Вставить соединитель
В диалоговом окне "Вставить соединитель" параметры сохраняются для всех сеансов работы AutoCAD Electrical. Параметры по умолчанию настраиваются только один раз. Продукт поддерживает две группы настроек: для чертежей в метрической и британской системах измерений. Соответствующие настройки будут использованы автоматически в зависимости от активного чертежа.
Аннотирование однолинейных компонентов

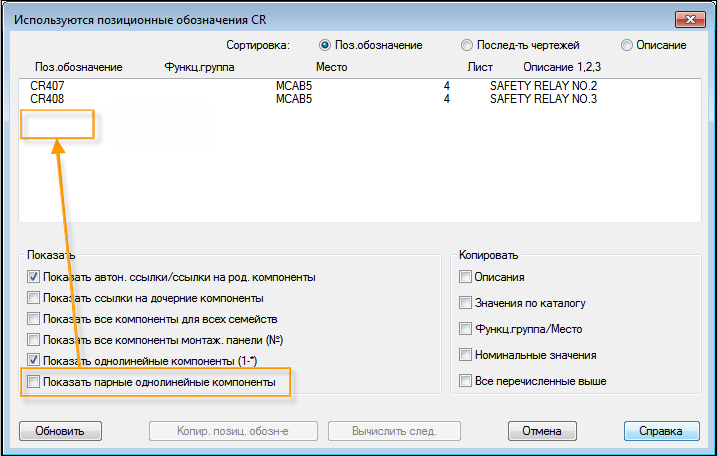

При работе с однолинейной схемой может потребоваться аннотирование однолинейного компонента с учетом уже вставленного компонента монтажной панели или схемы. Упрощает работу новый параметр фильтрации списка компонентов, учитывающий наличие соответствующего однолинейного образа.
Установите этот флажок, чтобы включить все ссылки на схемы, монтажные панели или однолинейные компоненты, если есть соответствующий однолинейный компонент для компонента схемы или компоновочного образа монтажной панели.
Снимите этот флажок, чтобы исключить все ссылки на схемы, монтажные панели или однолинейные компоненты, если есть соответствующий однолинейный компонент для компонента схемы или компоновочного образа монтажной панели. Отображаемый список будет содержать только те позиционные обозначения, которые не содержат соответствующих однолинейных компонентов.
Клеммы на схеме

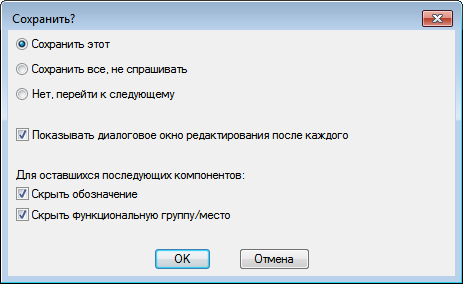

Если вставить клеммы схемы, используя команды многократной вставки, будут доступны параметры скрытия значений атрибутов клеммной колодки, функциональной группы и места.
При использовании функции "Многократная вставка (графическое меню)" параметры становятся доступными после вставки первой клеммы. При использовании функции "Многократная вставка (выбор главного объекта)" параметры становятся доступными для всех вставленных клемм, включая первую.
Другие усовершенствования
- Дочерние компоненты, связанные непосредственно с родительскими с помощью штриховой линии связи, отфильтровываются из перекрестных ссылок на родительский компонент.
- В диалоговое окно "Просмотр/редактирование номинальных значений" добавлены кнопки для номинальных значений по умолчанию для редактирования компонента монтажной панели. Каждая из кнопок открывает файл номинальных значений по умолчанию, в котором можно выбрать значение и назначить его атрибуту.
- При вставке параметрического соединителя открывается диалоговое окно "Вставить/Редактировать компонент", в котором можно аннотировать соединитель.
- Команда "Копировать цепь" по умолчанию выполняет выбор нескольких точек вставки для создания нескольких копий на одном чертеже.
- Доступен новый API-интерфейс конструктора цепей для связи компонентов в пределах цепи с помощью штриховой линии связи.
- Команда "Экспорт в электронную таблицу" теперь автоматически обновляет базу данных перед выполнением экспорта. Прим.: Этой идеей с нами поделились пользователи в AutoCAD Electrical IdeaStation.
- Новый параметр в редакторе клеммных колодок позволяет сохранять назначения внутренних и внешних устройств.
