Auxiliary Link (Дополнительное звено)
Соединение двух последовательных или непоследовательных точек прямой линией. Дополнительное звено не является частью геометрии элемента конструкции, однако из него могут быть созданы другие геометрические элементы.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Link (Звено) | |
| Link Number (Номер звена) | Указывается номер звена. Здесь можно изменить автоматически сгенерированное значение номера звена. |
| ApplyAOR |
Определяет, будут ли вираж или возвышение наружного рельса применены к звену. Прим.: Установка флажка ApplyAOR определяет, как элемент конструкции отображается в Subassembly Composer и как элемент конструкции работает при использовании в Autodesk Subassembly Composer. Можно использовать вкладки "Вираж" или "Возвышение наружного рельса", чтобы определить значения для предварительного просмотра действия виража или возвышения наружного рельса на элемент конструкции на панели предварительного просмотра. Можно использовать вкладку "Входные и выходные параметры" для добавление параметров, которые появились в Autodesk Subassembly Composer при импорте элемента конструкции.
|
| Position (Положение) | |
| Start Point (Начальная точка) | Определяет точку, с которой начинается звено. |
| End Point (Конечная точка) | Определяет точку, которой кончается звено. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии о звене. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Auxiliary Link Example.pkt

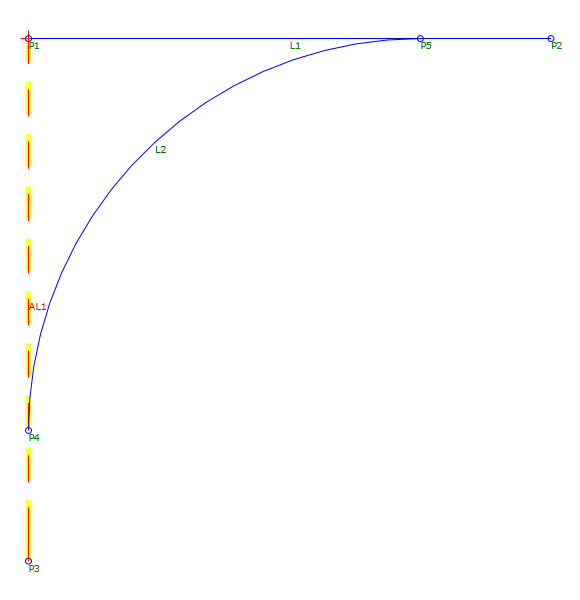

В примере выполняется автоматическое построение L1 между точками P1 и P2. L2 представляет собой дугу сопряжения, построение которой выполняется между двумя звеньями. Построение AL1 в окончательном элементе конструкции не выполняется, однако оно строится вручную между P1 и P3, чтобы в L2 можно было использовать его геометрию.
