Размещение компонентов Factory

2D-компоновки Factory можно заполнять ассоциативными компонентами Factory. Системные компоненты предоставляются в составе Factory Design Suite. Пользовательские компоненты — это компоненты, созданные пользователями. Облачные компоненты — это компоненты Factory, расположенные на облачном сервере, которые можно загружать для использования.

Размещение системных компонентов

Откройте вкладку Factory, выберите панель Инструменты, затем Палитры и щелкните Обозреватель компонентов в раскрывающемся меню. Отображаемый обозреватель можно перемещать, закрепить или оставить незакрепленным.
Обозреватель поддерживает два режима просмотра: Дерево и Миниатюры. Для изменения режима просмотра в верхней части обозревателя нажмите стрелку вниз на кнопке Миниатюра/Дерево параметров , чтобы раскрыть список, и выберите необходимый стиль просмотра.
Дважды щелкните папку Системные компоненты, чтобы перейти к требуемому компоненту.

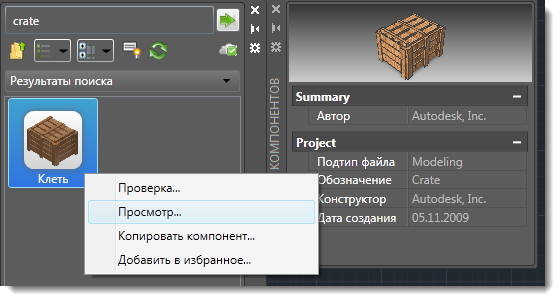

Щелкните правой кнопкой мыши миниатюру в обозревателе и выберите Просмотр в контекстном меню, чтобы отобразить компонент в окне Просмотр.
Чтобы разместить компонент, нажмите и перетащите его из обозревателя в компоновку.
Компонент имеет определение базовой точки, и для него можно указать местоположение в планировке. Нажмите левую кнопку мыши, чтобы поместить компонент.
Укажите угол поворота, если это требуется. Либо нажмите клавишу Enter.
Продолжите размещение копий этого компонента или поместите другие компоненты.
Для завершения ввода значений нажмите клавишу Enter.

Облачные компоненты на базе облака

При перетаскивании облачного компонента, который ранее не использовался, отобразится сообщение о загрузке. Чтобы использовать компонент, подтвердите загрузку, и компонент будет загружен в папку для размещения в компоновке.

Размещение пользовательских компонентов

Выберите вкладку Factory, щелкните панель Инструменты, затем Палитры и в раскрывающемся меню выберите Обозреватель компонентов.
Дважды щелкните папку Пользовательские компоненты, чтобы перейти к требуемому компоненту.
Компоненты, созданные с вариантами (которые называются вариантами компонентов), в Inventor Factory отображаются со значком, показанным слева сверху . Цифра указывает число доступных вариантов. Щелкните компонент правой кнопкой мыши для открытия контекстного меню. Затем выберите необходимый вариант компонента в подменю Factory > Вариант компонента.
Выполните такие же действия, как при размещении системных компонентов. Чтобы задать использование британских или метрических единиц измерения, щелкните правой кнопкой мыши миниатюру обозревателя и выберите Обзор. В диалоговом окне Открыть представлена папка компонента в библиотеке компонентов Factory, где содержатся папки "Британская система мер" и "Метрическая система мер", в которых содержатся версии компонента, учитывающие эти единицы измерения. Откройте папку и выберите компонент, использующий данную систему измерений.

Прим.: Для создания 3D-компонентов рекомендуется использовать Inventor Factory. Процесс создания и публикации включает публикацию 2D-компонентов, в ходе которой 2D-компонент создается и связывается с соответствующим 3D-компонентом. После публикации с помощью этого параметра 2D-компонент отображается в Обозревателе компонентов AutoCAD Factory и становится доступным для размещения.

Размещение компонентов с соединителями

В некоторых случаях требуется соединить один компонент с другим линейным способом. Это часто требуется при работе с конвейерами, защитными ограждениями, стенами и т. д. Можно определить компоненты с одним или несколькими соединителями в Inventor Factory, а затем соединить компоненты друг с другом при вставке в компоновку AutoCAD Factory.

В примере ниже в компоновку вставлен прямолинейный компонент конвейера и добавлен криволинейной компонент. Зеленые кружки на концах каждого компонента указывают местоположения соединителей, заданных в Inventor Factory.

Соединение компонентов выполняется быстро и просто. Просто переместите присоединяемый компонент таким образом, чтобы его зеленая точка располагалась в непосредственной близости с точкой соединителя другого компонента. Осуществляется привязка двух компонентов друг к другу, как показано ниже.

Соединенные компоненты перемещаются вместе как один компонент. Если требуется переместить их отдельно друг от друга, снимите флажок Привязка к соединителю в процессе размещения и перемещения на вкладке Компоненты Factory в диалоговом окне Параметры.

Совет: Эту настройку также можно включать и отключать в командной строке с помощью команды FACT_CSNAP.

Для получения дополнительной информации см. раздел справки по AutoCAD Factory Параметры компонентов Factory.

Поиск компонентов

Инструмент поиска компонентов, расположенный в верхней части Обозревателя компонентов, позволяет выполнять уточненный поиск по компонентам.

В Обозревателе компонентов введите название компонента или значение параметра в поле Поиск в верхней части окна обозревателя. При поиске по значениям параметров можно использовать следующие параметры: имя, автор, категория, комментарии, организация, ключевые слова, наименование.

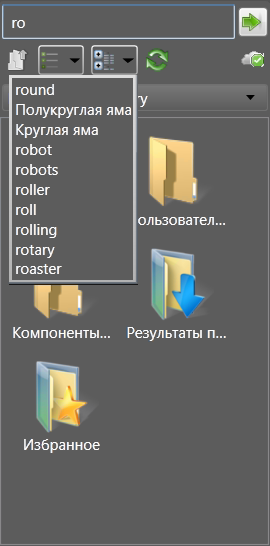

При вводе текста отображается список возможных терминов.
Выберите нужное слово или фразу для поиска и нажмите кнопку Поиск компонентов . Результаты поиска отобразятся в области обозревателя под панелью инструментов.

После выполнения поиска папка Результаты поиска добавляется в Обозреватель компонентов. Папка содержит найденный компонент. Компонент остается в этой папке до следующего поиска, после чего он заменяется новым результатом поиска. Компонент можно выбрать из папки Результаты поиска и вставить в компоновку Factory.

Сортировка компонентов

Можно ускорить поиск компонента, выполнив сортировку компонентов по типу, имени или дате изменения. Можно также выбрать вариант отображения отсортированных компонентов в порядке возрастания (по умолчанию) или убывания. Выбранный способ сортировки сохраняется, то есть будет действовать и в последующих сеансах работы с AutoCAD Factory. Щелкните стрелку вниз на значке Сортировать по справа от кнопок миниатюр/дерева, чтобы вызвать раскрывающееся меню параметров сортировки.

Совет: Чтобы получить более понятное отображение отсортированных компонентов в раскрывающихся папках, перед началом сортировки переключитесь в Дерево компонентов.

Сохранение избранных компонентов

В папке Избранное в Обозревателе компонентов можно добавлять и удалять часто используемые компоненты, чтобы сделать доступ к ним быстрым и простым. Можно щелкнуть и перетащить компонент в компоновку непосредственно из папки "Избранное".

Чтобы добавить компонент в папку, выполните следующие действия.

Щелкните компонент правой кнопкой мыши и выберите Добавить в избранное....

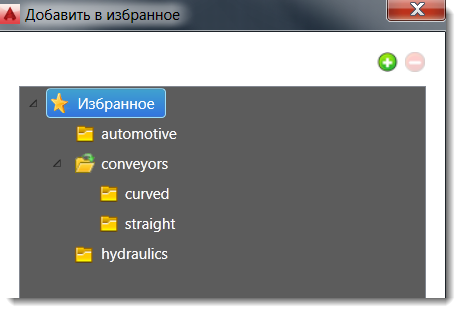

Выберите папку, в которой требуется разместить компонент, и нажмите кнопку ОК.

Чтобы добавить новую папку, щелкните зеленый значок "плюс" и введите имя новой папки. Новая папка будет расположена на том же уровне, который был выбран в момент нажатия значка "плюс". Например, чтобы добавить новую папку верхнего уровня, нажмите "Избранное", а затем щелкните значок "плюс". Чтобы создать вложенную папку, щелкните имя родительской папки перед тем, как нажать значок "плюс".

Чтобы удалить папку, щелкните ее и нажмите красный значок "минус". Удаление папки "Избранное" не приводит к удалению компонентов в этой папке из системы.

Поиск местоположения компонента в библиотеке

Если требуется определить местоположение размещенного компонента в библиотеке, чтобы отредактировать его или создать копию, щелкните компонент в компоновке правой кнопкой мыши и выберите Factory > Поиск в библиотеке. Местоположение компонента в библиотеке отобразится в обозревателе компонентов. Щелкните компонент в обозревателе правой кнопкой мыши, чтобы просмотреть доступные параметры, такие как "Проверить", "Просмотр" и "Копировать компонент".
