Drainage Design

Drainage Design for InfraWorks 360 используется для моделирования водосборов, водопропускных труб и дренажной сети. Можно просмотреть и выполнить анализ производительности отдельных дренажных колодцев или частей дренажной сети. Выберите трубы и соединители в стандартном или пользовательском каталоге элементов составных объектов, который может использоваться в Drainage Design вместе с Autodesk AutoCAD Civil 3D.

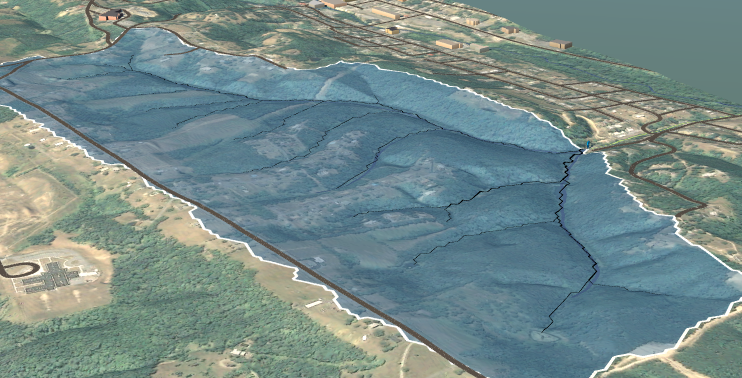

Водосборы	Идентификация и анализ водосборов и потоков.
Дренажные сети	Добавить дренажную сеть: добавление компоновки дренажной сети в выбранную или проектную дорогу. Размещение труб, водоприемников, люков, водовыпусков или их сочетаний по одному за раз и редактирование элементов дренажной сети. При помощи команды «Выделить дренажную сеть» можно в полном объеме просмотреть сеть, присоединенную к любому выбранному колодцу. Используйте инструмент Размер дренажной сети, чтобы настроить значения диаметра труб, откосов и подземных колодцев. Данный инструмент использует критерии для работы с полной пропускной способностью. Его можно применять после корректировки чернового проекта. Команда Удаление дренажных колодцев или всей сети используется, если проектная дорога подверглась значительным изменениям.
Водопропускные трубы	Добавьте водопропускную трубу вручную. Измените размер и расположение водопропускной трубы.

Прим.: Инструменты создания дренажа, используемые для размещения одного или нескольких колодцев за один раз, обозначаются значками интеллектуальных инструментов. Инструменты создания дренажа, используемые для заполнения (или изменения и удаления) сети колодцев для выбранной проектной дороги, доступны в контекстном меню проектной дороги:

См. раздел Drainage Design: плейлист видеороликов, в котором представлен набор коротких видеороликов с описаниями инструментов.

Проектирование дренажа на основе анализа и инструменты

Drainage Design for InfraWorks 360 использует правила проектирования на основе анализа, соответствующие отраслевым стандартам по размерам, материалам и расположению колодцев. Например, при анализе в Drainage Design учитывается контекстное размещение составных дорог, уклон и материалы. В ходе анализа местоположения водоприемников, области притока, протяженности водосборного лотка и производительности водоприемника учитываются материалы составных объектов (для которых могут быть предусмотрены различные коэффициенты стока), поперечные уклоны — для регулировки положения водоприемника, а также уклон — с целью разработки наилучшего решения для ливневых условий.

Можно просмотреть основные данные, используемые для этих правил проектирования, в активном окне или в карточке компонента «Колодцы». Можно изменять проектные решения в соответствии с потребностями модели, внося изменения в активном окне, редактируя свойства или данные на карточке компонента «Колодцы», или выбирая различные элементы в каталоге.

Инструменты анализа позволяют изучить и проверить производительность основных дренажных колодцев в модели:

• Расчет водоприемника позволяет производительность поверхностного дренажа между двумя водоприемниками, для чего нужно просто указать водоприемник. Инструмент реагирует на изменения в реальном времени.
• Проверка производительности отображает данные и визуализацию производительности пьезометрических и энергетических уровней для продольного профиля трубы между двумя соединителями. Инструмент определяет перегруженные трубы и затопленные колодцы.

Каталог элементов составных объектов соединителей трубопровода и AutoCAD Civil 3D

В Drainage Design предоставляется стандартный каталог элементов составных объектов для соединителей трубопроводов (люки, водоприемники и водовыпуски). Этот каталог также доступен в AutoCAD Civil 3D. Если оба приложения используют элементы из данного каталога, то при переносе объектов обратно в InfraWorks 360 из Civil 3D, InfraWorks 360 может отобразить их с использованием реалистичной визуализации и сохранением результатов проектирования в AutoCAD Civil 3D. (Тип инженерной сети для объектов дренажа, перенесенных в AutoCAD Civil 3D, задается автоматически.) Дополнительные сведения приведены в разделе онлайн-справки AutoCAD Civil 3D Обмен данными между AutoCAD Civil 3D и Autodesk InfraWorks 360.

Прим.: Пользовательские каталоги элементов составных объектов, созданные при помощи Project Kameleon (предварительная версия).

С помощью Project Kameleon (предварительная версия) можно создать, опубликовать и разместить пользовательский каталог элементов для использования совместно с инструментами «Добавить дренаж дорожного покрытия» и «Эскиз дренажной сети». Пользовательский каталог, находящийся в модели, может быть опубликован для использования в AutoCAD Civil 3D. Посетите веб-узел Project Kameleon (предварительная версия).
