Модели

Модели представляют собой коллекции информации, стилей и данных. Модель в системе образуется двумя элементами — базой данных (файл *.sqlite) и папкой данных. Каждая модель обладает определенными назначенными ей свойствами, такими как система координат базы данных, система координат ПСК, границы модели и стиль рельефа по умолчанию.

Можно создавать, открывать, копировать, удалять модели и взаимодействовать с ними со страницы InfraWorks 360 Главная страница, которая отображается при запуске InfraWorks 360. Для повторного отображения главной страницы InfraWorks 360 после открытия или создания модели нажмите кнопку на панели интеллектуальных инструментов.

Создание моделей

Существует два способа создания модели в InfraWorks 360:

1. Создание модели с помощью Конструктора модели.

   Конструктор модели выполняет поиск и получение слоев данных высокого разрешения, а затем создает модели для заданной пользователем интересующей области. Все модели в Конструкторе модели являются облачными и готовы к совместному использованию с самого начала.

2. Создание модели вручную. Можно начать создание модели с нуля в облаке Autodesk 360 или использовать локальную модель. (Позднее ее можно опубликовать для совместной работы с участниками проектной группы.)
Прим.: С целью повышения производительности в InfraWorks 360 выполняется кэширование облачных моделей в кэше облака, заданного в системе по умолчанию. Кроме того, для ускорения отображения модели приложение выполняет кэширование созданных фрагментов ее поверхности на локальном диске. Для каждого объекта кэширования можно задать папку, используя «Параметры приложения».

После создания модели ее плитка отображается на главной странице InfraWorks 360. Значок в нижней части миниатюры модели показывает, является ли модель облачной () или локальной (). Замок на значке облачной модели говорит о том, что у вас есть права только на чтение.

При создании модели в данной версии InfraWorks 360 данная модель автоматически поддерживает все новые схемы баз данных и определения стилей. Некоторые свойства модели можно изменить позднее, однако, местоположение модели или схему, на которой она основана, после ее создания изменить невозможно. Такая модель не может быть открыта в предыдущих версиях программы InfraWorks 360.

Одна модель может охватывать все зоны UTM, сохраняя точность измерений и представления. Кэш плиток представляет собой глобус. Чем больше размеры модели, тем большую часть глобуса она займет. Если не внести данные для всего глобуса (например, используя общедоступные данные ландшафта SRTM), в модели будут большие разрывы, что затруднит навигацию по ней.

Слои поверхности

В модели InfraWorks 360 рельеф (данные отметок) представляет собой земельный участок, на котором строится модель. Слои поверхности подгоняются к рельефу. При импорте данных можно выбрать параметр «Не подгонять» для элементов, которые не требуется подгонять к рельефу.

Слои данных	Пример	Примечания

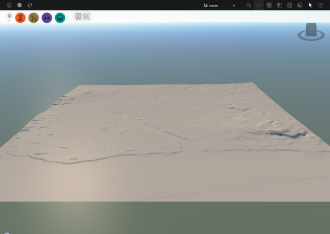

Рельеф (отметка)		В качестве данных рельефа можно использовать растровые (сетки) или векторные (файлы TIN или файлы контура) данные.

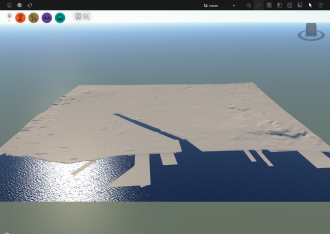

Рельеф и водные пространства		Водные пространства представлены покрытиями и подгоняются к рельефу. Покрытия можно создавать или импортировать. Движущиеся водные объекты, такие как реки, ручьи и потоки, представлены покрытиями с замкнутыми полилиниями. Менее подвижные водные объекты, такие как океаны, моря и озера, представлены полигональными покрытиями.
Рельеф и аэрофотоснимки (ортогональные проекции)		Аэрофотоснимки также подгоняются к рельефу.

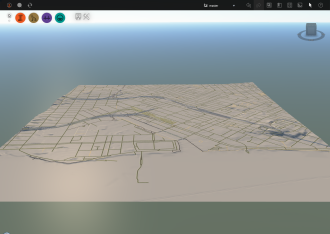

Рельеф и транспортные данные (дороги и железные дороги)		Дороги и железные дороги также подгоняются к рельефу. Дороги и железные дороги можно создавать или импортировать. Импортированные дороги и железные дороги представлены в InfraWorks 360 в качестве планируемых и поддерживают только базовую геометрию. Это также справедливо для моделей, созданных с помощью Конструктора модели. С помощью Roadway Design for InfraWorks 360 можно преобразовать планируемые дороги в проектные и работать с более сложной геометрией дорог и железных дорог.
Рельеф и данные зданий		Здания подгоняются к рельефу. Здания можно создавать или импортировать. Данные импортированных зданий настраиваются для задания требуемых параметров, таких как высота крыши, материал крыши, фасад здания и базовый цвет.

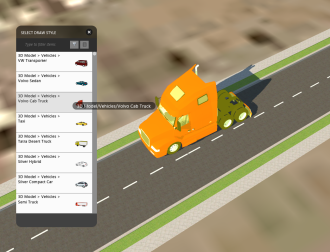

Данные 3D-моделей		Можно добавлять в проект 3D-модели — например, солнечные батареи, транспортные средства, деревья, ограждения, элементы уличного оформления и т.д. Можно также добавлять анимированные 3D-модели. 3D-модели можно создавать или импортировать. Эскизы 3D-моделей создаются при помощи палитры стилей. Можно импортировать данные различных 3D-моделей для различных типов классов элементов. Чтобы добавить 3D-модели элементов оформления к стилю, его нужно отредактировать. Анимированные 3D-объекты можно создавать или импортировать.

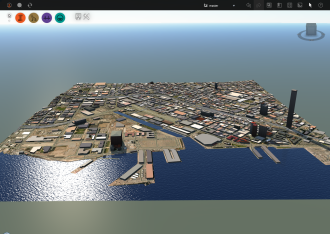

Рельеф, водные пространства, аэрофотоснимки, транспортные данные, данные зданий и 3D-модели (малые архитектурные формы, деревья и т.д.).		Используйте Обозреватель моделей для управления видимостью, отображением и выбором различных данных модели.

Дополнительная информация

InfraWorks 360 содержит учебную модель, доступ к которой можно получить на главной странице InfraWorks 360.

• Прежде чем приступить к созданию собственных моделей, опробуйте различные возможности приложения InfraWorks 360, используя этот пример модели.
• Выполните учебные упражнения, чтобы больше узнать о работе с моделями. См. раздел Учебные пособия по Autodesk InfraWorks 360 для получения дополнительной информации.
