Добавление и изменение областей покрытия или создание отверстий в рельефе

В модели или на представлении можно создавать эскизы покрытия. Покрытия накладываются на поверхность рельефа и могут использоваться для придания формы рельефу, создания отверстий в нем, определения обходимых областей и редактирования поверхностей. Можно также добавлять или изменять области покрытия для имитации парков, пустых земельных участков, парковочных зон и т. д.

Используйте стиль покрытия «Отверстие рельефа» для визуализации части рельефа в виде отверстия. Этот стиль можно использовать для вырезания в поверхности прямоугольных проемов с ровной кромкой. Например, при моделировании железнодорожной линии стиль «Отверстие рельефа» поможет продемонстрировать входы на станцию, расположенные под землей.

Прим.: В модели или представлении можно также добавлять и изменять области покрытия. С помощью земельных участков поверхность рельефа выравнивается автоматически. При использовании стилей профилирования можно задать требуемое значение выемки, насыпи и определить свойства материалов.

Добавление области покрытия или отверстия рельефа

1. Нажмите .
2. Щелкните стиль покрытия, чтобы выбрать его для покрытия. При необходимости добавления отверстия в рельефе выберите для него стиль покрытия.
   Прим.:

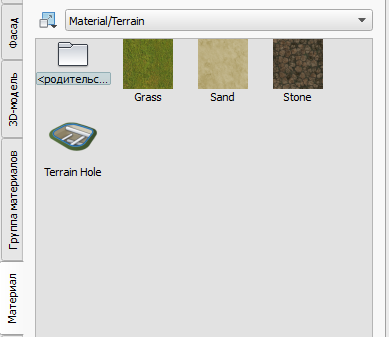

   • Существуют три многомасштабные текстуры рельефа, доступные в качестве стилей материалов в каталоге стилей «Материалы/Рельеф».

   • Если требуется использовать стили, отличающиеся от представленных в каталоге «Выбрать стиль рисования», можно создать новые или изменить имеющиеся стили при помощи Палитры стилей. Для получения дополнительных сведений см. раздел Редактирование стилей.
   • После построения эскиза покрытия можно изменить его стиль. Дополнительные сведения приведены в разделе Применение стилей к отдельным элементам.
3. Постройте область покрытия в модели или представлении.
   Прим.: Сведения о выравнивании области покрытия см. в разделе Формирование рельефа.

   Действие	Результат	Внешний вид
   Выберите начальную точку для области покрытия и щелчком выберите все углы. Дважды щелкните для завершения области.	Граница заполняется выбранным стилем покрытия.

Области покрытия являются слоем поверхности в Обозревателе моделей, и сведения о них отображаются в палитре свойств. Количество областей покрытия, а также информация (например, о площади) отображается в разделе «Области покрытия» в Диспетчере представлений.

Дополнительные советы

Назначение покрытию материала с цветом «Прозрачный» приводит к визуализации этого элемента покрытия с прозрачным материалом. Если эту же самую область покрывают другие элементы покрытия (которым назначены непрозрачные материалы), они будут видны под прозрачным покрытием.

Многомасштабная текстура поверхности (трава, песок или камни в каталоге стилей «Материалы/Рельеф») назначается стилю области покрытия для достижения оптимальных визуальных результатов.
