Параметры расчета колебаний

В этом диалоговом окне можно задать параметры расчета колебаний для динамического нагружения.

Доступ

1. Убедитесь в том, что модальный расчет уже задан.
2. Выберите Расчет Типы расчетов Создать.
3. Выберите Расчет колебаний в диалоговом окне "Тип расчета", а затем нажмите кнопку ОК.

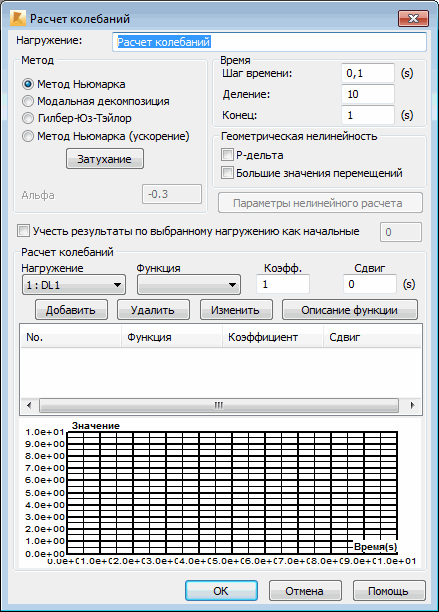

Элементы диалогового окна

Сочетание

Имя варианта нагружения.

Метод

Список методов, которые можно использовать для выполнения расчета колебаний.

• Метод Ньюмарка.
• Модальная декомпозиция: значение по умолчанию.
• Метод Гилбера-Хьюза-Тейлора.
• Метод Ньюмарка (ускорение).

Прим.: Метод модальной декомпозиции не учитывает нагрузки в форме силового перемещения, скорости или ускорения опор. Если требуется включить эти нагрузки в расчет колебаний, необходимо выбрать метод Гилбера-Хьюза-Тейлора или метод Ньюмарка (ускорение).

Демпфирование

Появится одно из следующих диалоговых окон в зависимости от выбранного метода.

• Диалоговое окно Демпфирование позволяет определить подробные величины демпфирования отдельных форм колебаний для метода модальной декомпозиции.
• В диалоговом окне Демпфирование Рэлея можно определить коэффициенты Рэлея для методов Ньюмарка и Гилбера-Хьюза-Тейлора (HHT).
  Прим.: Если требуется использовать метод Гилбера-Хьюза-Тейлора (HHT), необходимо указать альфа-коэффициент.

Время

• Шаг времени — шаг переменной времени, для которой сохраняются результаты.
• Деление — количество делений шага времени, определяющих частоту сохранения результатов расчета.
• Конец — конечная величина переменной времени, для которой производится расчет.

Прим.:

Если выбран метод отличный от модальной декомпозиции, то количество временных шагов (шаг времени сохранения результатов) задается в поле Деление для определения временного шага интеграции. Временной шаг интеграции равен Шаг времени / Деление. Если результат деления равен 1, временной шаг для сохранения результатов идентичен временному шагу интеграции.

Если выбран метод модальной декомпозиции (линейный расчет колебаний), то алгоритм рассчитывает для каждой формы колебаний максимальную величину шага времени интегрирования, равную величине периода, деленной на 20 (эта операция выполняется для того, чтобы гарантировать стабильность и точность полученных результатов). Полученная величина (например, шаг_1) сравнивается с шагом времени сохраненных результатов. Меньшее из этих двух упомянутых величин (т. е. шага_1 и шага времени сохранения результатов) принимается как шаг времени интегрирования. Следует обратить внимание, что если первая из этих величин (т. е. шаг_1) используется в расчете, она немного изменяется таким образом, чтобы шаг времени сохранения результатов был кратен этой величине.

Геометрическая нелинейность

• P-дельта — выберите этот параметр, если при расчете требуется учитывать эффекты P-дельты.
• Большие значения перемещений — выберите этот параметр, если при расчете требуется учитывать большие значения перемещений и/или вращений.
• Параметры нелинейного расчета — открывает диалоговое окно, в котором можно настроить параметры нелинейного расчета.

Расчет колебаний

Выберите статический вариант нагружения и нажмите Добавить для определения функции. Кроме того, вы можете изменить или удалить активные строки таблицы, нажав соответствующие кнопки.

• Вариант — список доступных простых статических вариантов нагружения или масс в направлениях X, Y или Z.
• Функция — список определенных функций времени и предварительный просмотр связанной с ними диаграммы.
• Коэффициент — используемый коэффициент.
• Сдвиг — фазовый сдвиг.
• Определение функции — открывает диалоговое окно "Определение функции времени", в котором можно настроить функцию времени.
• Таблица функции — таблица, содержащая следующие столбцы.

  Вариант — указывает номер выбранного варианта нагружения или направление массы.

  Функция — имя функции времени, выбранной для данного варианта нагружения.

  Коэффициент — инкрементальный коэффициент для значения функции времени данного варианта нагружения; значение коэффициента по умолчанию = 1,0.

  Период — изменение периода функции времени данного случая нагружения; значение по умолчанию = 0,0.

Примеры

Для выполнения временного анализа реакций конструкции на взрыв определите вариант нагружения, соответствующий давлению воздуха на конструкцию, и функцию изменчивости взрыва.

Для выполнения временного анализа поведения конструкции во время землетрясения определите функции времени для выбранных направлений масс, созданных на основании сейсмограмм.
