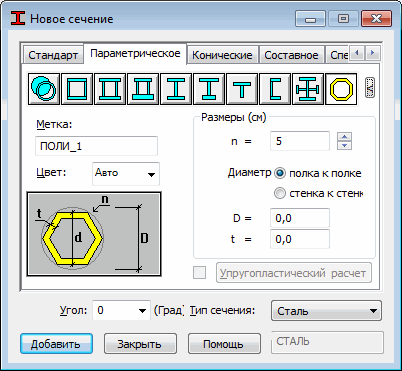

Вкладка "Параметры" в диалоговом окне Новое сечение, позволяет определить/выбрать профили, разработанные пользователем.
Вкладка "Параметры" содержит следующие объекты:
- метка – поле редактирования для ввода метки/ имени сечения (автоматически назначается стандартная метка, например, RECT_1);
- Цвет – поле редактирования для выбора цвета сечения;
- тип сечения – набор опций для выбора подходящего типа сечения;
- размеры – группа полей редактирования (число полей зависит от типа сечения) для редактирования размеров сечения выбранного типа;
- тип стержня – выбор предварительно определенного типа стержня;
- угол Гамма – выбор угол сечения Гамма;
- схема, изображающая тип выбранного сечения с изображением размеров сечения.
Чтобы добавить сечение к активному списку, необходимо:
- выбрать подходящее сечение из группы типов сечения, при этом в группе Размеры появятся поля редактирования для выбранного типа сечения;
- заполнить все поля редактирования для определения сечения;
- для выбранного сечения назначить тип стержня, выбрав его из поля Тип стержня;
- Укажите значение угла "гамма".
- выбранному сечению назначить метку или назначить метку по умолчанию (например, для асимметричного I-образного сечения будет присвоена метка IASY20x20);
- Нажать Добавить.
В нижней части диалогового окна имеется кнопка Упруго-пластический расчет. Кнопка по умолчанию недоступна (стержень работает в упругой зоне). Упруго-пластичный расчет становится доступным, когда выбирается опция следующая за ним. При нажатии на кнопку Упруго-пластический расчет открывается диалоговое окно, используемое для задания параметров упруго-пластического расчета.
Упруго-пластический расчет стержня возможен, если для стержня определены его упруго-пластические свойства.
- Прямоугольник
- сечение трубы;
- круглый;
- коробчатое сечение (2 типа);
- I-сечение с двумя осями симметрии;
- I-сечение с одной осью симметрии;
- тавровое сечение;
- C-сечение;
- крестообразное;
- в виде регулярного полигона. Необходимо определить число сторон многоугольника и значение диаметра вписанной или описанной окружности в многоугольник. Взаимосвязь между диаметрами круглых сечений может быть представлена с помощью следующей формулы (см. рисунок ниже): d = D * cos (p / n), где угол = p / n, R = D / 2 (радиус круга, описанного вокруг внешнего контура многоугольника — диаметр "полка к полке"), r = d / 2 (радиус окружности, вписанной во внешний контур многоугольника — диаметр "стенка к стенке").
См. также: Расчет свойств для выбранных типов сечений
