Вкладка используется для назначения составных сечений стержней. Стержни с составными сечениями состоят из двух или трех поясов, соединенных накладками и связями решетки. Такие сечения используются в колоннах причалов (C-образные, I-образные, сечения из уголков), а также как сечения стержней ферм (наиболее часто в виде набора уголков). Статический расчет стержней такого типа осуществляется как для сплошных стержней с использованием характеристик, вычисленных для реальных сечений без учета накладок и решетки.

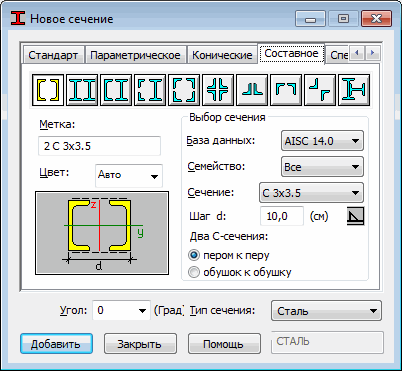

На экране появляется вкладка Составное сечение в диалоговом окне Новое сечение.
Нормативная проверка сопротивления стержня с составным сечением производится так же, как в случае сплошных сечений, при этом принимается во внимание эквивалентная жесткость в направлении связей. Эквивалентная жесткость учитывает влияние связей и гибкость отдельных поясов. Также необходимо проверять сопротивление отдельных накладок и связей.
Диалоговое окно используется для задания параметров составного сечения в соответствии с выбранным типом (типом и расположением поясов). Очень важно, чтобы метка сечения составного стержня содержала информацию о сечениях составляющих стержень поясов. Эта информация особенно важна при проектировании составных сечений. Данные о способе элементов связи поясов сохраняются в виде кодов параметров этих элементов; параметры связей поясов могут быть заданы в диалоговом окне диаграммы продольного изгиба. Это диалоговое окно открывается при определении типовых элементов стальных конструкций. При проектировании элемента с составным сечением пользователь должен осуществить три уровня проверки:
- проверка сопротивления сечения в целом;
- проверка сопротивления сечения пояса;
- проверка сопротивления накладок и решетки.
На вкладке Составные сечения можно задать следующие элементы:
- в верхней части диалогового окна имеются иконки, позволяющие выбрать тип составного сечения; Доступные следующие типы сечений: 2 C-сечения, 2 I-сечения, C-сечение и I-сечение, угол и C-сечение, 2 угла и 4 угла.
- "Метка": назначение метки (имени) сечению.
- цвет – выбор цвета для изображения сечения;
- Поле Выбор сечения включает опции назначения сечений поясов; Необходимо определить сечение поясов составного сечения также как растояние(я) между сечением поясов. (единица измерения расстояния определяется также как единица измерения размеров сечения в Настройках). если активизирована иконка
, то поле Расстояние становится недоступным и это означает, что пояса составного элемента будут соединены между собой с помощью сварки (расстояние=0).
Если включена опция Два C-сечения, то имеется два возможных варианта расположения C-сечений друг относительно друга:
- расположение C-сечений стенка к стенке;
- расположение C-сечений лицом к лицу.
Аналогично, если включена опция C-сечение и I-сечение, то C-сечение и I-сечение могут располагаться стенка к стенке или лицом к лицу по отношению друг к другу.
Если включена опция Два уголка, то уголки могут быть расположены друг относительно друга двумя способами:
- два уголка касаются короткими сторонами;
- два уголка касаются длинными сторонами.
Для избежания ошибок вычислений, возникающих из-за некорректного определения составного сечения, Robot осуществляет контроль корректности геометрии сечения. Выполняется проверка сечений составного сечения. Если ошибка возникает, Robot не позволяют сохранить составное сечение.
