Добавление тепловых свойств к пространствам для расчета энергопотребления

При выполнении расчета энергопотребления для модели Revit, в которой есть пространства, при необходимости можно изменить тепловые свойства, используемые для расчета.

По умолчанию при расчете используются тепловые свойства материалов, назначенных для слоев элементов зданий Revit. Если элементам здания не назначены материалы, при расчете используются тепловые свойства из соответствующих параметров концептуальных конструкций.

Если значения по умолчанию не соответствуют требуемым тепловым свойствам, для большинства категорий элементов можно переопределить значения по умолчанию и назначить параметру "Аналитическая конструкция" соответствующие тепловые свойства материалов.

Прим.: Для дверей при расчете используются тепловые свойства деревянной двери R2, даже если в диалоговом окне "Конструирование" выбран другой тип двери. Внутренние двери моделируются как внутренние стены (не открываются); по умолчанию им назначается параметр "Концептуальные конструкции" для внутренних стен.

Добавление тепловых свойств материалов для пространств

1. В модели Revit разместите пространства, которые будут использоваться как часть расчета энергопотребления.
2. Чтобы открыть диалоговое окно "Параметры энергопотребления", выберите вкладку "Расчет"панель "Расчет энергопотребления" ("Параметры энергопотребления").
3. В разделе "Подробная модель" выполните следующие действия:
   1. Для параметра "Экспорт категории" выберите значение "Пространства".
   2. Для параметра "Тип конструкций здания" щелкните в столбце "Значения" и нажмите кнопку "Обзор".

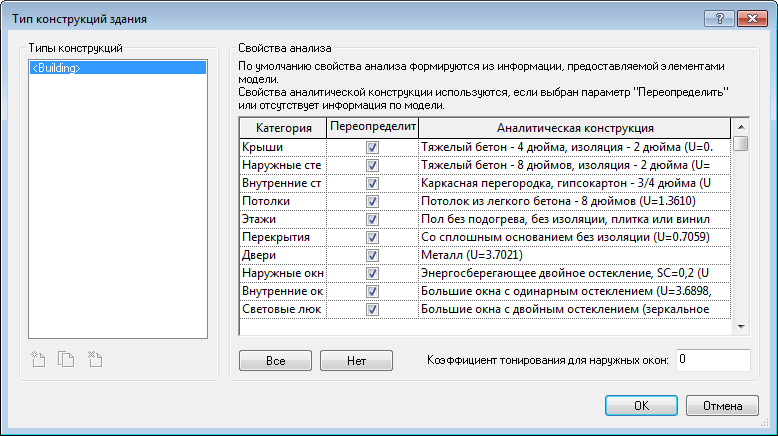

      Будет открыто диалоговое окно "Тип конструкций здания", отображающее список категорий элементов с установленным флажком "Переопределить" для всех категорий.


4. В диалоговом окне "Тип конструкций здания" выполните следующие действия:
   1. Чтобы продолжить с использованием параметров по умолчанию для некоторых категорий, снимите с них флажки "Переопределить". (Нажмите кнопку "Нет", чтобы отменить переопределение для всех категорий.)
   2. Убедитесь в том, что для категории, для которой требуется изменить тепловые свойства, выбран параметр "Переопределить". В столбце "Аналитическая конструкция" используйте раскрывающийся список для выбора требуемой конструкции.

      Для получения подробных сведений обо всех аналитических конструкциях скачайте этот файл.

   3. Нажмите "ОК".

При выполнении расчета энергопотребления указанные аналитические конструкции используются для этих категорий элементов. Для элементов в других категориях по-прежнему продолжают использоваться значения по умолчанию.

Прим.: Назначенные аналитические конструкции используются для расчета энергопотребления независимо от значения параметра "Экспорт значений по умолчанию" в диалоговом окне "Параметры энергопотребления".
