Fournit des contrôles pour les objets de rail.
La géométrie du rail est balayée le long de la trajectoire d'une forme parent. Les modifications apportées à la géométrie de la forme parent se reflètent dynamiquement et automatiquement dans la géométrie de l'objet de rail en résultant.
Les objets de rail sont constitués des éléments géométriques suivants :
-
Montant
-
Armature
-
Rail
Chacun de ces éléments est facultatif et vous pouvez affecter un canal de matériau indépendant à chacun.
Vous pouvez enregistrer les définitions d'objets de rail en tant que styles d'objets de rail pour les utiliser ultérieurement, ainsi que les utiliser en tant qu'élément d'un style d'interprétation de ligne caractéristique afin d'appliquer automatiquement les objets de rail aux formes importées.
Vous pouvez créer des objets de rail en sélectionnant la forme parent souhaitée et à l'aide du menu contextuel dans le panneau déroulant Liste d'objets. Vous pouvez également créer des styles d'objets de rail pour générer une série de types de rails de nombreuses formes en une seule opération. Pour ce faire, utilisez l'Editeur de style d'objet rail.
Cette fonction a été conçue pour la modélisation des rails de sécurité d'autoroutes, mais elle fonctionne tout aussi bien pour la conception de voies ferrées, de murs, de barrières acoustiques et de clôtures.
Paramètres communs
Les contrôles suivants s'affichent sur les quatre onglets.
Zone Styles d'objet de rail
Vous pouvez enregistrer ou restaurer des styles d'objet de rail prédéfinis.
Ouvrir un style- Cliquez sur ce bouton pour ouvrir un style d'objet de rail (fichier ROS).
Enregistrer le style- Cliquez sur ce bouton pour enregistrer les paramètres de rail dans un style d'objet de rail.
Réinitialiser- Cliquez pour rétablir les paramètres de ce groupe de fonctions à des paramètres enregistrés dans le style d'objet de rail. Cette option annule les modifications manuelles sur les contrôles du groupe de fonctions.
- [nom du fichier]
- Affiche le nom du Style d'objet de rail courant (fichier ROS).
Zone Instanciation des paramètres
Permet de définir les paramètres d'une collection d'objets du même type de base à partager ou instancier.
Reportez-vous à la rubrique Instanciation des paramètres pour obtenir plus de détails.

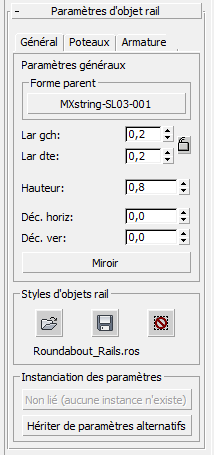

Onglet Paramètres généraux
- Forme parent
- Affiche la forme parent à laquelle le style d'objet de rail est actuellement appliqué. Pour modifier la forme parent, cliquez sur ce bouton, puis sélectionnez une nouvelle forme parent dans une fenêtre.
- Largeur gauche/Largeur droite
- Définit le décalage horizontal par rapport au centre de l'objet de rail pour les rails gauche et droit. Les paramètres de largeur peuvent être verrouillés ou totalement indépendants en modifiant l'option Verrouiller largeur.
[Verrouiller largeur]Lorsque cette option est activée, les valeurs de largeur gauche et droite sont verrouillées de façon à ce qu'elles soient toujours identiques.
- Height
- Définit la hauteur totale de l'objet de rail depuis la base (généralement à partir du niveau du sol) jusqu'au centre de l'armature.
- Déc. horiz/Déc. ver
- Définit les décalages horizontal et vertical de l'objet de rail depuis la forme parent.
- Miroir
- Cliquez pour inverser la largeur horizontale et les valeurs de décalage. Cette option sert à convertir un objet de rail gauche en une version droite et vice versa.
Modifie les paramètres suivants : Décalage horizontal, Largeur gauche, Largeur droite, Gauche actif et Droite actif (voir l'onglet Paramètres de rail).

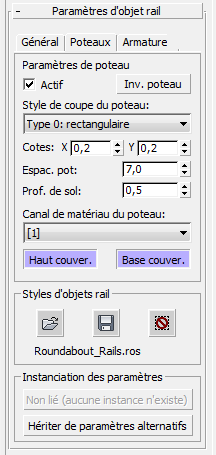

Onglet Paramètres de poteau
- Actif
- Lorsque cette option est activée, le rail utilise de la géométrie de poteaux. Lorsqu'elle est désactivée, le rail ne possède pas de poteaux.
- Inv. poteau
- Cliquez pour inverser la section de poteau latéralement. Cette option peut être utile si vous utilisez des poteaux à profil en Z avec un rail de sécurité.
- Liste déroulante Style de coupe du poteau
- Sélectionnez la ligne de profil en long du poteau : rectangulaire ou en Z.
- Dim[ension]s : X / Y
- Définissez les dimensions X et Y de chaque poteau.
- Espacement des poteaux
- Définit l'espacement entre les poteaux adjacents.
- Profondeur du sol
- Définit la profondeur des poteaux en dessous du niveau du sol.
- Liste déroulante canal de matériau de poteau
- Permet de choisir le canal de matériau dans le matériau CivilViewRails à appliquer à la géométrie du poteau.
- Couvercle en haut
- Lorsque cette option est activée, Civil View place un couvercle sur la partie supérieure du poteau.
- Couvercle en bas
- Lorsque cette option est activée, Civil View place un couvercle sur la partie inférieure du poteau.

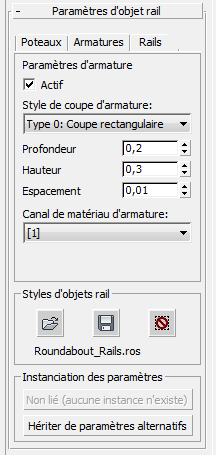

Onglet Paramètres d'armature
L'armature est le lien horizontal entre les deux éléments de rail.
- Actif
- Lorsque cette option est activée, le rail utilise des armatures. Si vous désactivez cette option, le rail ne possédera pas d'armatures.
- Liste déroulante Style d'armature
- Sélectionnez le style de coupe de l'armature, qui peut être rectangulaire ou de coupe en I.
- Profondeur d'armature (X)/Hauteur d'armature (Y)
- Définit les dimensions horizontale et verticale de l'armature.
- Espacement de l'armature
- Définit l'espacement entre le bord extérieur de l'armature et la face extérieure du rail. Vous pouvez utiliser cette option pour vérifier que la géométrie n'est pas visible à travers la face extérieure des rails.
- Liste déroulante Canal de matériau d'armature
- Permet de choisir le canal de matériau dans le matériau CivilViewRails à appliquer à la géométrie de l'armature.

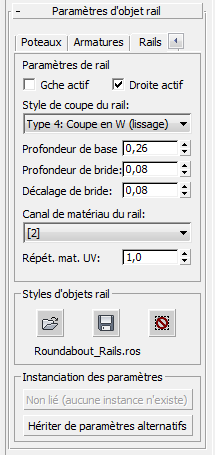

Onglet Paramètres de rail
- Gauche actif/Droite actif
- Lorsque cette option est activée, l'objet de rail possède un rail gauche ou un rail droit. Lorsqu'elle est désactivée, le rail correspondant n'apparaît pas.
- Liste déroulante Style de coupe du rail
-
Sélectionne le type de rail :
- Type 0 : Coupe verticale à brideLigne de profil en long de rail en "[" avec une bride.
- Type 1 : Coupe verticale simpleCoupe verticale simple de rail.
- Type 2 : Coupe railCoupe de profil de rail en "n" (convient à la modélisation de voies ferrées).
- Type 3 : Coupe en WLigne de profil en long de rail en "W"
- Type 4 : Coupe en W (lissage)Ligne de profil en long de rail en "W" avec lissage appliqué.
- Type 5 : Panneau polyg. vert.Ligne de profil en long de panneau polygonal
- Profondeur de base du rail
- Définit la profondeur de la géométrie du rail.
- Profondeur de bride/Décalage de bride
- Définit les dimensions de la bride (si le style actif en a une).
- Canal de matériau du rail
- Spécifie le canal de matériau dans le matériau CivilViewRails à appliquer à la géométrie du rail.
- Répétition UV mat[ériau]
- Définit le nombre de fois que le sous-matériau est répété le long de chaque segment de rail.
