Ossatures CAT - Groupe de fonctions Hiérarchie

Chaque os de l'ossature CAT possède un réseau de commandes définissant la manière dont il peut être manipulé et comment il hérite du mouvement. Ces commandes sont disponibles dans le groupe de fonctions Hiérarchie.

Sélectionnez un OsCAT. > Groupe de fonctions Hiérarchie > bouton Info lien > panneau déroulant Hiérarchie des os

Les paramètres du groupe de fonctions Hiérarchie vous permettent de configurer une ossature plus sûre et plus robuste tout en réalisant l'animation. Vous pouvez empêcher qu'un animateur ne déplace et ne modifie des os de façon inadaptée pour une ossature, en modifiant les paramètres. Pour des exemples de l'influence de ces paramètres sur la manipulation des ossatures, examinez les paramètres des différents os de l'ossature CAT prédéfinie.

Limite connexion

Dans CAT, vous pouvez définir des limites de connexion indépendantes des couches. L'avantage du système de limites de CAT est que vous pouvez limiter tout type de contrôleur ; vous pouvez, par exemple, limiter les contraintes. Vous pouvez affecter la contrainte Observer aux contrôleurs des yeux du personnage, dans son contrôleur de configuration, puis limiter son mouvement de sorte qu'il ne se tourne pas trop. Vous pouvez limiter les contrôleurs de rotation TCA, ou tout type de contrôleur que vous ne pouvez pas limiter à l'aide des systèmes de limite standard.

Procédure

Par exemple : pour utiliser le groupe de fonctions des paramètres Hiérarchie :

Cet exemple utilise une hiérarchie simple de trois Os supplémentaires, comme indiqué ci-dessous :

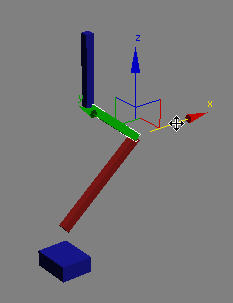

Sélectionnez l'os vert et déplacez-le le long de l'axe X.
Il se déplace comme prévu, en fonction des règles standard de transformation des membres de la hiérarchie.
Annulez toutes les modifications apportées à l'étape 1.
Pour verrouiller l'os, accédez au groupe de fonctions Hiérarchie , cliquez sur Info lien, puis dans le panneau déroulant Hiérarchie des os zone Mode Configuration, activez l'option Verrouiller position locale.

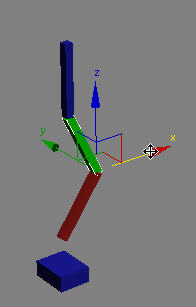

Désormais, lorsque vous tentez de déplacer l'os, rien ne se produit, car la position est verrouillée.
Dans le groupe de fonctions Hiérarchie, activez Manipulation affectant voisins hiérarchie.

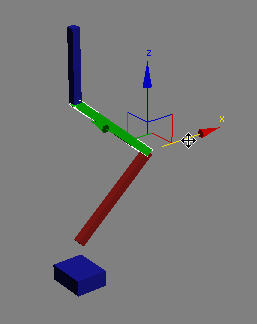

Maintenant, lorsque vous déplacez l'os vert, sa position locale ne change pas, mais il fait pivoter son parent (l'os rouge) et pivote également pour faire face à son enfant (l'os bleu).
Sélectionnez l'os rouge et, dans la zone Mode Configuration, activez Manipulation provoquant étirement.

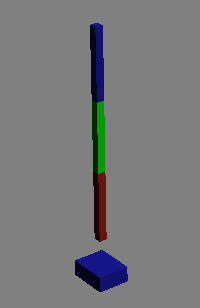

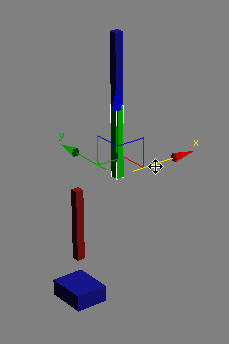

Maintenant, lorsque vous déplacez l'os vert, l'os rouge s'étire jusqu'à atteindre la position du vert.
Sélectionnez l'os vert et, dans la zone Mode Configuration, activez Manipulation provoquant étirement

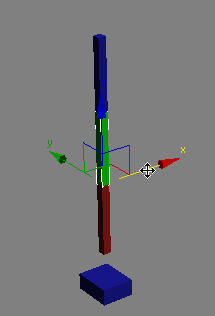

Maintenant, lorsque vous déplacez l'os vert, l'os rouge et l'os vert s'étirent jusqu'à atteindre la position du vert.

Interface

Appliquer transformations: Permet de déterminer si l'os est affecté par des transformations directes (c'est-à-dire, manipulation de son gizmo de transformation). Si un os n'a pas de parent, cette option doit être activée. Cette option doit être désactivée lorsqu'un os est l'enfant d'un autre OsCAT.
En général, le seul os pour lequel il est nécessaire d'activer Appliquer transformations est le moyeu racine (le bassin). Cette option doit également être appliquée pour les cibles CI. Lorsque vous transformez l'animation d'une couche, les os enfants de la hiérarchie ne doivent pas être transformés séparément, dans la mesure où ils héritent de la transformation de leurs parents. Reportez-vous à la rubrique Gizmo de transformation de couche
Afficher pelures d'oignon: Vous pouvez activer cette option pour tous les OsCAT. L'OsCAT affiche ensuite les phases d'animation comme le fait menu Vues Image fantôme. La principale différence est que l'image fantôme s'affiche avant et après l'image actuelle par défaut.
Remarque : L'image fantôme est visible uniquement en mode animation.

Zone Héritage

Mode Configuration

PositionLorsque cette option est activée, l'os hérite sa position de son parent dans le mode Configuration ; lorsqu'elle est désactivée, il l'hérite du Parent CAT.

RotationLorsque cette option est activée, l'os hérite sa rotation de son parent dans le mode Configuration ; lorsqu'elle est désactivée, il l'hérite du Parent CAT.

Mode Animation

Hériter positionLorsque cette option est activée, l'os hérite sa position de son parent dans le mode Animation ; lorsqu'elle est désactivée, il l'hérite du Parent CAT.

Hériter rotationLorsque cette option est activée, l'os hérite sa rotation de son parent dans le mode Animation ; lorsqu'elle est désactivée, il l'hérite du Parent CAT.

Hériter échelleLorsque cette option est activée, l'os hérite son échelle de son parent dans le mode Animation ; lorsqu'elle est désactivée, il l'hérite du Parent CAT.

Manipulation affectant voisins hiérarchie: Lorsqu'elle cette option est activée, cet os affecte les os voisins dans la hiérarchie.

Zone Mode Configuration

Verrouiller position locale

Lorsque cette option est activée, la position de cet os est verrouillée dans le mode Configuration. Si vous tentez de le déplacer, rien ne se produit. Mais essayez de déplacer ses voisins lorsque Manipulation affectant voisins hiérarchie est activé.

Verrouiller rotation locale

Lorsque cette option est activée, la rotation de cet os est verrouillée dans le mode Configuration. Si vous essayez de le faire pivoter, rien ne se produit.

Verrouiller échelle locale

Lorsque cette option est activée, la taille de cet os est verrouillée dans le mode Configuration. Si vous essayez de le mettre à l'échelle, rien ne se produit.

Manipulation provoquant étirement

Lorsque cette option est activée, le déplacement de cet os dans le mode Configuration provoque son étirement. Lorsqu'elle est désactivée, le déplacement de l'os déplace ses enfants.

Valeur matrice statique/Contrôleur d'animation

Sélectionnez l'une des options suivantes pour déterminer la pose du personnage en mode Configuration (lorsque vous revenez en mode Animation) :

Valeur matrice statiquePar défaut, le mode Configuration est entièrement statique et la pose à laquelle le personnage revient dans le mode Configuration est définie par cette matrice.
Contrôleur d'animationVous pouvez également définir un os de sorte qu'il utilise un contrôleur d'animation pour définir la pose du personnage en mode Configuration.
Par défaut, les OsCAT utilisent une valeur de transformation statique appelée SetupTM. Celle-ci n'est pas visible dans l'éditeur d'animation (car il ne peut pas être animé) et est uniquement accessible dans MAXScript.

Le principe de la pose de configuration est qu'elle ne peut pas être animée. De ce fait, aucun contrôleur d'animation de configuration n'est disponible par défaut. Lorsque vous choisissez l'option Contrôleur d'animation, vous obtenez Contrôleur d'animation de configuration en tant qu'enfant de la piste TransCouche (Transformation couche), que vous pouvez visualiser et modifier dans la Vue piste.

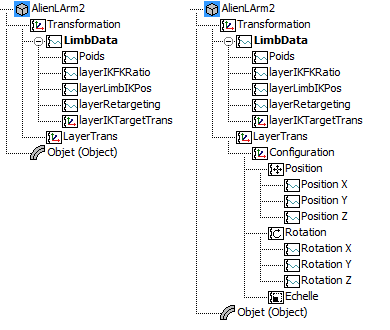

Hiérarchie de la Vue piste de l'OsCAT avec le mode Configuration défini sur :

Gauche : Valeur matrice statique

Droite : Contrôleur d'animation

Vous souhaiterez éventuellement qu'un contrôleur d'animation soit en mode Configuration pour bénéficier de la fonction Ajout à pose configuration. Vous pouvez appliquer votre propre configuration de contrôleur d'animation procédurale au contrôleur d'animation, puis définir le système de couches par rapport à ce contrôleur.

Vous pouvez utiliser cette fonction pour personnaliser l'héritage des bras ou de la tête de votre personnage. Vous pouvez simplement affecter une contrainte au mode Configuration du contrôleur pour définir la valeur de base des contrôleurs d'animation utilisés pour l'animation. Vous pouvez, par exemple, orienter les mains vers le bas, tout en appliquant une Contrainte Observation à la piste Rotation de configuration, en affectant un objet en hauteur en tant que cible Observation et la cage thoracique en tant que Noeud sup.. Vous pouvez ensuite créer un nouvel objet, en appliquant une Contrainte Orientation ciblant la cage thoracique et le bassin, et en utilisant cet objet pour piloter l'orientation de configuration des membres. Vous pourriez ainsi contrôler en souplesse la façon dont les membres se comportent au lieu de simplement hériter la rotation de la cage thoracique.

Vous pouvez contraindre la queue de votre personnage selon une spline, ou contraindre une chaîne CI à utiliser une spline CI sur une queue. En fait, l'utilitaire Appliquer CI max du menu Animation sous-menu Animation - CAT produit exactement ce résultat. Si vous réglez l'option Choisir couche de l'utilitaire sur Utiliser la configuration du contrôleur, alors la chaîne CATBone est limitée à une chaîne CI dans la couche du mode Configuration.

Si vous définissez une ossature de visage, vous pourriez également écrire un script pour générer un clignement automatique des yeux ou pour hériter en partie les rotations dues au mouvement des globes oculaires. Vous obtiendrez un mouvement procédural, mais avec l'avantage du système de couches de CAT superposé de sorte que vous puissiez facilement ajouter des touches d'animation de la main dans la partie supérieure de l'animation procédurale.

Pourquoi ne pas simplement disposer ces contrôleurs procéduraux dans une couche, puis appliquer une couche supplémentaire au-dessus pour les touches des images clés de la main?

Le système de couches n'est pas enregistré avec l'ossature prédéfinie. Donc, si vous souhaitiez enregistrer une ossature prédéfinie, vous risquez de perdre votre travail. Le système de couches est conçu pour contenir des contrôleurs d'images clés ; lorsque vous souhaitez générer une configuration de contrôleur complexe, il est souvent préférable de le placer dans le contrôleur de configuration de sorte qu'il soit intégré à l'ossature et pas limité à une couche spécifique.

Les calques sont propres à la scène. Si vous insérez une modification dans une couche, elle devrait s'appliquer uniquement à cette scène, et non à la configuration de l'ossature générale. Si vous souhaitez ajouter une fonctionnalité à l'ossature, le contrôleur de configuration est l'endroit indiqué.

Zone Mode Animation

Verrouiller position locale: Lorsque cette option est activée, la position de cet os est verrouillée dans le mode Animation. Si vous tentez de le déplacer, rien ne se produit. Mais essayez de déplacer ses voisins lorsque Manipulation affectant voisins hiérarchie est activé.
Activez ce cadenas pour les os que vous ne souhaitez pas déplacer durant l'animation. Ensuite, si un animateur tente de déplacer l'os, le mouvement ne sera pas autorisé. Ce paramètre affecte également l'outil Capturer l'animation et la façon dont il mappe l'animation sur cet os.
Verrouiller rotation locale: Lorsque cette option est activée, la rotation de cet os est verrouillée dans le mode Animation. Si vous essayez de le faire pivoter, rien ne se produit.
Verrouiller échelle locale: Lorsque cette option est activée, la taille de cet os est verrouillée dans le mode Animation. Si vous essayez de le mettre à l'échelle, rien ne se produit.
Il est recommandé de verrouiller l'échelle des os que vous ne souhaitez mettre à l'échelle durant l'animation. Ensuite, si un animateur met accidentellement l'os à l'échelle, CAT ignore l'étirement.
Manipulation provoquant étirement: Lorsque cette option est activée, le déplacement de cet os dans le mode Animation provoque son étirement. Lorsqu'elle est désactivée, le déplacement de l'os déplace ses enfants.

Groupe Paramètres de couche

Ajout à pose configuration: Lorsque cette option est activée, toutes les couches de la pile fonctionnent par rapport à la pose de configuration. Lors de l'évaluation, les problèmes suivants se produisent :
Pose os=pose mode Configuration + valeurs des couches
Mémoriser les paramètres: Cliquez sur ce bouton pour enregistrer la configuration actuelle des couches pour l'os. Si vous souhaitez qu'un os utilise une combinaison particulière de contrôleurs, il suffit de paramétrer la configuration souhaitée, puis de cliquer sur ce bouton. L'os enregistre cette configuration. Par la suite, dès qu'une nouvelle couche est ajoutée, l'os recharge cette configuration.
Remarque : Mémoriser les paramètres ne fonctionne que sur les couches Absolues.
En outre, Mémoriser les paramètres ne fonctionne pas avec les contrôleurs Réaction. Les contrôleurs Réaction ne sont pas accessibles dans le SDK. Il n'est donc pas possible de les enregistrer et de les charger à l'aide de l'outil d'enregistrement et de chargement de l'animation CAT. Si vous souhaitez configurer les contrôleurs Réaction, utilisez l'option contrôleur d'animation de la zone mode Configuration (voir ci-dessus). Vous pouvez configurer un contrôleur Réaction dans le contrôleur de configuration, puis activer l'option Ajout à mode Configuration dans la zone Paramètres des couches (voir ci-dessus). Le format de fichier RG3 permet d'enregistrer et de charger les contrôleurs Réaction avec l'ossature.

Enfin, vous pouvez définir les limites à l'aide du contrôleur de limites. Vous pouvez limiter les valeurs manuellement, puis cliquer sur Mémoriser les paramètres de la couche de sorte que l'os mémorise ces valeurs et les réapplique à chaque fois que vous ajoutez une nouvelle couche absolue.

Zone Limites connexion

Position: Lorsque cette option est activée, utilisez les paramètres X/Y/Z pour spécifier les plages de décalage de position autorisées pour l'os sélectionné sur les axes correspondants. Une boîte filaire superposée sur l'os représente la position des limites.
Rotation: Lorsque cette option est activée, utilisez les paramètres X/Y/Z pour spécifier les plages de décalage de rotation autorisées pour l'os sélectionné sur les axes correspondants. Des lignes orange superposées sur le gizmo de rotation représentent les limites de rotation.
