Objeto auxiliar de medidor de luz

Um medidor de luz é uma ajuda para o objeto que calcula e exibe os níveis de iluminação em viewports. Também é possível exportar as informações de iluminação para um arquivo de texto.

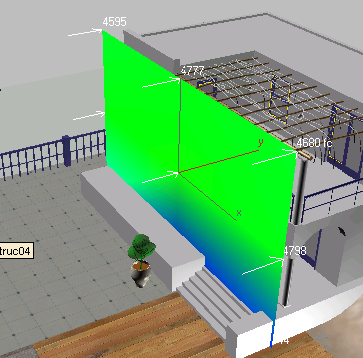

Calculado luz metro em uma viewport em perspectiva

.

As setas apontam para a luz que está sendo medido.

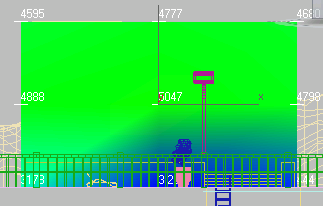

Calculado luz metro em uma viewport ortogonal

.

Em ortogonal viewports, pode ser mais fácil ver mais dos valores calculados.

Aviso: Luz metro objetos são transparentes para iluminação, exceto para a oclusão ambiente traçamento de raios. Por isso, eles podem afetar negativamente uma solução de oclusão de ambiente. Quando você faz a análise de iluminação, desativar a oclusão de ambiente em todas as ARCH e projeto de materiais e Autodesk Materials. Após a análise de iluminação é concluído, é possível ativar Oclusão ambiente de volta para criar renderizações de “beleza”.

Procedimento

Para criar uma luz metro:

  1. Na análise de iluminação Assistant Analysis Output painel Luzesmetros implementação, clique em Criar uma luz metro.
  2. Na viewport, arraste uma forma retangular.

    Campos Comprimento e largura são atualizadas à medida que você arrasta.

  3. Solte o botão do mouse para completar a criação do medidor de luz.

    Em ortogonal viewports, o 3ds Max cria a luz metro no plano da viewport. Viewports em perspectiva e Câmera, no entanto, ele cria o medidor da World plano XY.

Interface

Desenvolvimento de parâmetros

Ativo
Alterna a luz metro ativado ou desativado. Padrão=ativado.
Unidades
Exibe "lx" para lux ou "Fc" para iluminação, dependendo de se o sistema de unidade de iluminação Americana é ou internacionais.
Grupo de cotas
Comprimento e Largura
Definir a largura e comprimento da luz metro. Padrão = com base no tamanho de arrastar ao criar a luz metro.
Segmentos de comprimento e largura segmentos
Define o número de segmentos ao longo do medidor de luz de comprimento e largura. Padrão = 3.

Ao calcular a luz metro, ela exibe os valores de iluminação na cada segmento de interseção, incluindo as arestas.

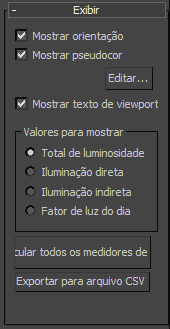

Exibir o desenvolvimento

Mostrar orientação
Quando ativado, a luz medidor exibe setas que apontam para a luz que o medidor é medida. Padrão=ativado.
Mostrar pseudo cor
Quando ativado, a luz medidor exibe pseudo cor. As configurações de cor pseudo estão na análise de iluminação Assistant Geral. Padrão=ativado.

Editar Clique para abrir o Assistente de análise de iluminação painel Geral, onde é possível alterar pseudo configurações de cor.

Exibir texto de viewport
Quando ativado, depois de calcular a luz metro, o medidor exibe um valor da iluminação na cada segmento de comprimento / largura de interseção. Padrão=ativado.
Valores para exibir grupo

Seleciona o tipo de luz para medir. Cada metro pode medir somente um tipo de iluminação de uma só vez.

  • Total de iluminância (o padrão). Mede as diretos e indiretos Iluminância.
  • Direct luminosidade mede a luminosidade.
  • Iluminação indireta mede a luminosidade (luz refletida).
  • Fator de luz Mede somente a interseção, não outras direta ou a iluminação indireta.
    Nota: Um fator de luz medição é necessário para obter uma Leadership Energy and Enviromental Design (LEED) certificação Crédito 8.1. O céu luminosidade distribuição é assumido que do padrão CIE céu nublado modelo, a não ser que especificado de outra forma.
Calcular as luz metros
Clique para calcular todas as luzes metros na cena. Uma vez que a luz metros são calculados, eles exibem os valores para o tipo de iluminação que está sendo medido.
Exportar para arquivo CSV
Clique para salvar esta metro de dados para um arquivo separado por vírgula (CSV). Este é um arquivo de texto que contém a matriz de valores coletados pela luz metro.

Caminho para arquivos CSV é C:\Users\<nome do usuário > \Meus documents\3dsmax\export (para Windows 7 e Windows 8 ).

Aqui está um exemplo de uma pequena luz metro CSV File:

Name, ID, Frame, Location, Date, Direct, Indirect, Total, Illum. Unit, Daylight Factor, Pos X, Pos Y, Pos Z, Unit, Orient. X, Orient Y, Orient Z
LightMeter Helper01, 1, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 49.0, 0.00, 49.0, fc, 0.00, -44.71, -542.93, -37.73, Inches, -0.09, 0.00, 1.00,
LightMeter Helper01, 2, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 48.6, 0.00, 48.6, fc, 0.00, 170.92, -542.93, -18.87, Inches, -0.09, 0.00, 1.00,
LightMeter Helper01, 3, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 101, 1.23, 102, fc, 0.00, 386.55, -542.93, 0.00, Inches, -0.09, 0.00, 1.00,
LightMeter Helper01, 4, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 154, 1.82, 156, fc, 0.00, 602.18, -542.93, 18.87, Inches, -0.09, 0.00, 1.00,
