O painel de saída de análise do assistente de análise de iluminação ajuda você a gerenciar os objetos de medição de luz e o efeito de renderização de sobreposição da imagem.

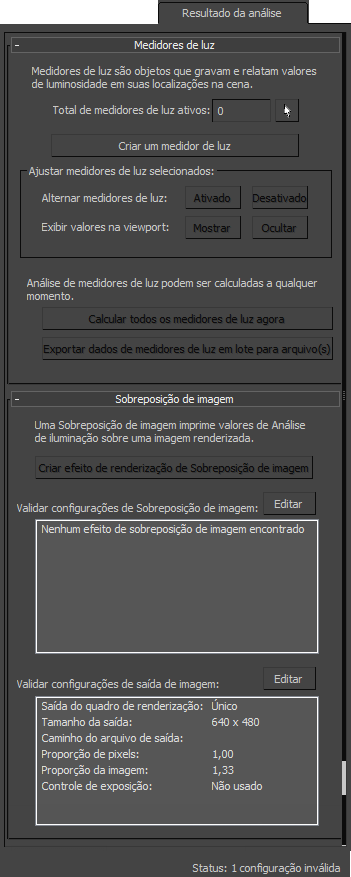

Interface

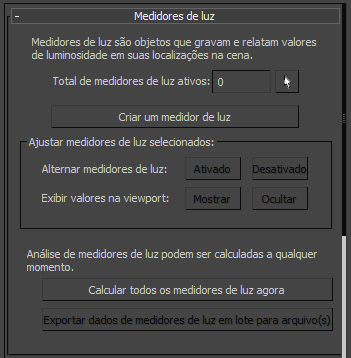

Implementação de medidores de luz
- Medidores de luz ativa total
- Exibe o número de medidores de luz que estão presentes e ativos na cena.
Se você alterar o status ativo de um medidor de luz, você deve clicar em Atualizar status para atualizar este valor.
Clique para selecionar todos os medidores de luz na cena, ativos ou não. - Criar um medidor de luz
- Clique para criar um medidor de luz.
Ajustar o grupo de medidores de luz selecionados
- Ativar medidores de luz
- Quando os medidores de luz são selecionados, utilize estes botões para alternar os medidores entre ativado ou desativado.
- Exibir valores na janela de exibição
- Quando os medidores de luz são selecionados, utilize estes botões para alternar a exibição da janela de exibição dos valores do medidor de luz.
Você tem que calcular os medidores de luz antes de os valores aparecerem nas janelas de exibição.
- Calcular todos os medidores de luz agora
- Clique para calcular todos os medidores de luz ativos na cena.
Depois de clicar em Calcular, os valores dos medidores de luz são exibidos nas janelas de exibição.
- Exportação por Lote de dados do medidor de luz para o arquivo(s)
- Clique para exportar os valores do medidor de luz para arquivos com valores separados por vírgula (CSV).
Se arquivos CSV para os medidores de luz já existir, o 3ds Max Abre uma caixa de diálogo que pergunta se você deseja confirmar a substituição.
Caminho para arquivos CSV é C:\Users\<nome do usuário > \Meus documents\3dsmax\export(para Windows 7 e Windows 8 ).

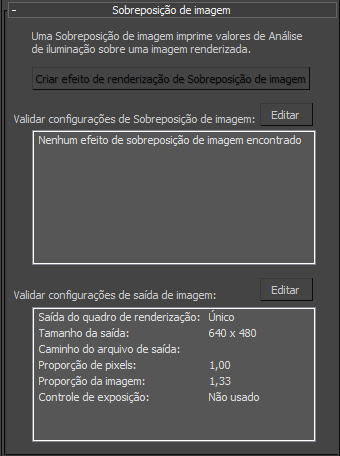

Implementação de sobreposição da imagem
- Criar o efeito de renderização de sobreposição de imagem
- Clique para criar um efeito de renderização de sobreposição de imagem.
Se a cena já tiver um efeito de sobreposição de image , este botão estará desativado. Se você usar o botão para criar um, ela se torna desativada após clicar em Atualizar status.
- Validar as configurações de sobreposição de imagem
- Lista as configurações atuais de sobreposição de imagem.
Editar Clique para abrir uma caixa de diálogo de efeitos e ambiente, para que você possa editar as configurações de sobreposição de imagem.
- Validar as configurações de saída de imagem
- Lista as configurações de saída atuais e os status de controle de exposição.
Editar Clique para abrir a caixa de diálogo de configuração de renderização. Configurações de saída estão no painel comum
implementação de parâmetros comuns. Nota: As configurações de controle de exposição estão na caixa de diálogo de efeitos de ambiente painel Ambiente , que este botão não abre.
